Dettagli:
|
| Nome: | Un trasporto con palette di 4 assi robot | Capacità del prodotto: | 500-800 cartoni/ora |
|---|---|---|---|
| Tensione: | Monofase 220V, 50Hz/60Hz | Colore: | Rosso/OEM |
| Lingua: | L'inglese o l'altra lingua ha personalizzato | Pinza di presa del robot: | progettato secondo il prodotto |
| Applicazione: | Industria delle bevande O ALTRE | Pacchetto: | Cartone di legno |
| Evidenziare: | Sistema di trasporto con palette del robot del posto e della scelta,sistema di trasporto con palette del robot della borsa del riso 50kg,trasporto con palette della borsa del riso 50kg robot |
||
Sistema di trasporto con palette del robot del posto e della scelta bassa per la borsa 50kg del riso nell'industria alimentare

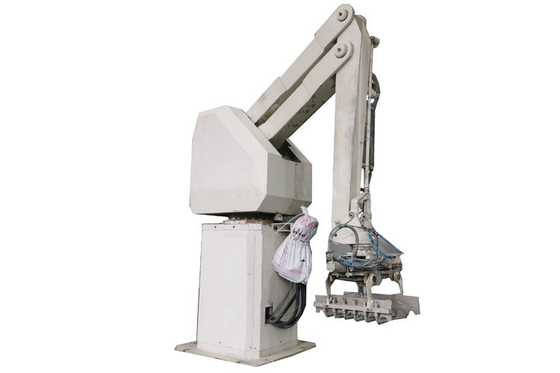

Il braccio di trasporto con palette del robot di 4 assi pricipalmente è progettato per le applicazioni di trasporto con palette. Il braccio articolato ha una struttura compatta e può essere integrato in un processo d'imballaggio posteriore compatto. Allo stesso tempo, il robot realizza l'oggetto che tratta attraverso l'oscillazione del braccio, di modo che il materiale ricevuto precedente ed il seguente trasporto con palette sono collegati, che notevolmente accorcia il tempo d'imballaggio e migliora l'efficienza di produzione.
4 parametri tecnici di trasporto con palette del braccio del robot di asse
| Modello no. | XY-SR-210 | ||
| Azionamento | Azionamento del servomotore di CA | ||
| Installazione | Sul pavimento | ||
| Max Palletizing Weight (contiene il peso della pinza di presa) | 210kgs | ||
| Passare capacità | 1700 volte/ora | ||
| Asse del movimento | Normalmente 4 asce: , B, C, D (può essere l'asse 6) | ||
| Portata del movimento | Un-asse (orizzontale) | 1500mm | |
| B-asse (verticale) | 2300mm | ||
| C-asse (corpo) | 330° | ||
| D-asse (pinza di presa) | 330° | ||
| Accuratezza di posizione | ±0.5mm | ||
| Potere | 6.5KVA | ||
| Aria compressa | 0.5Mpa | ||
| Peso del robot (non contiene il peso della pinza di presa) | 1150kgs (+/--10%) | ||
Un robot di trasporto con palette di 4 assi arma l'elenco componenti elettrico principale
| Nessun | Nome di parti | Modello | QTY | Fornitore | Nota |
| 1 | Un servomotore di asse | MSME202G1H | 1 | Panasonic | Il Giappone |
| 2 | Servomotore di asse di B | MDME202G1H | 1 | Panasonic | Il Giappone |
| 3 | Servomotore di asse di C | MDME202G1H | 1 | Panasonic | Il Giappone |
| 4 | Servomotore di asse di D | MSMD042G1U | 1 | Panasonic | Il Giappone |
| 5 | Cinghia sincrona di asse di B | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 6 | Cinghia sincrona di asse di C | OMEGA HP B15 | 1 | OPTIBELT | La Germania |
| 7 | Vite di asse di B | R50*20-S | 1 | HIWIN | Taiwan |
| 8 | Vite di asse di C | R45*12-S | 1 | HIWIN | Taiwan |
| 9 | Cursore di asse di B, ferrovia di cooperativa | SNS35LR2SSC1-690 | 2 | THK | Il Giappone |
| 10 | Cursore di asse di C, ferrovia di cooperativa | SNS35LR2SSC1-520 | 2 | THK | Il Giappone |
| 11 | Un riduttore di asse | FC-A75-69 | 1 | Sumitomo | Il Giappone |
| 12 | Riduttore di asse di D | F2C-T155 | 1 | Sumitomo | |
| 13 | Chip di controllo | / | 1 | ADI | L'America |
Unità del software
1. Lingua cinese ed inglese o altra ha assicurato il funzionamento.
2. I pezzi meccanici principali utilizzano il motore famoso di marca come CUCONO.
3. Pacchetto di programmi di trasporto con palette incorporato.
4. Conveniente confermare lo stato del pallet.
5. Posizionamento preciso della posizione del pallet.
Caratteristiche di funzione
Cambiamento rapido dei modelli di trasporto con palette con le ricette depositate
Interfaccia dipubblicazione del pallet facile da usare: «Esperto nel modello»
Il colore facile da usare insegna al pendente sul pannello di operatore standard del robot (CONTENTINO) per localizzazione facile del guasto e di risoluzione dei problemi
Il sistema viene con tre (3) impilando i modelli
Il software della guardia di collisione previene danni accidentale to la pinza di presa della borsa del robot o all'altra attrezzatura dentro la cellula
I tappi del pallet posizionano esattamente i pallet vuoti
Servizio di Dopo-vendita e della Commissione
Facciamo la progettazione accurata della disposizione della fabbrica secondo la dimensione della fabbrica del cliente; se il cliente avesse bisogno di, potremmo fare la progettazione dell'officina con energia elettrica, il rifornimento idrico, il potere del gas, lo stoccaggio materiale, gli stoccaggi finali, la toilette dei lavoratori, ecc.
Se il bisogno del cliente, noi invierà l'ingegnere per il servizio della Commissione. 1-2 del nostro ingegnere andrà alla vostra fabbrica installare e regolare la linea di trasformazione per realizzare la produzione normale a tempo di scarsità.
