Dettagli:
|
| Nome: | Braccio robot | Applicazione: | Bevanda, alimento, ecc. medico. |
|---|---|---|---|
| Circostanza: | Tutto il nuovo | Materiale da imballaggio: | Plastica, carta, film ecc. |
| Funzione: | Trasporto con palette, impilando, portare, imballante ecc | Tipo determinato: | Impianto elettrico |
| Capacità del prodotto: | Multi linee, 8s per ciclo | Tensione: | 220V/380V, 50Hz |
| Evidenziare: | Pinza di presa di trasporto con palette programmabile del robot,Pinza di presa di trasporto con palette fissa del robot,Pinza di presa di trasporto con palette programmabile |
||

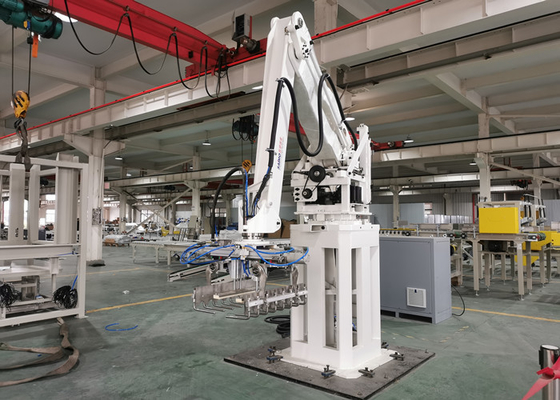

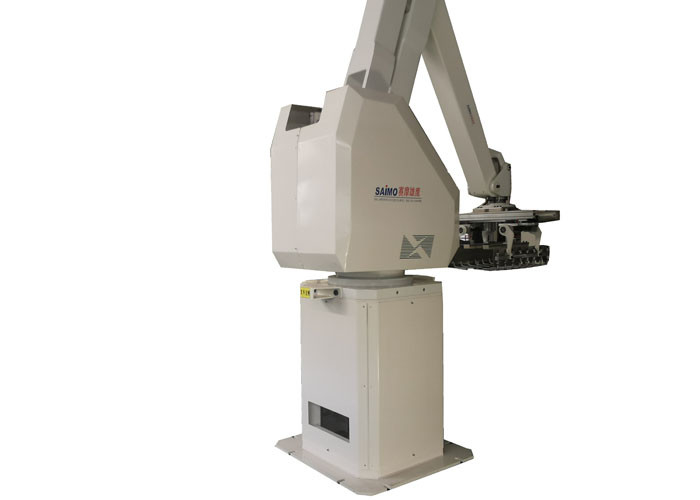

Pinza di presa di trasporto con palette fissa programmabile elettrica del robot per il cemento della borsa della valvola
Introduzione
I robot di trasporto con palette da SAIMO possono soddisfare virtualmente tutta la richiesta di trasporto con palette. Grazie ad un'ampia selezione dell'estremità - gli effettori, palletizers robot forniscono la flessibilità massima. Se dovete trattare, casse, secchi delle borse, brocche, fusti, o qualunque altro tipo di contenitore, possiamo fornirgli i palletizers adattati, affidabili ed altamente produttivi per piccola, produzione media e e su grande scala. Con le centinaia di robot di trasporto con palette venduti universalmente, SAIMO ha sviluppato la competenza unica nella fabbricazione dei palletizers robot veloci ed affidabili. Grazie all'alta qualità dei robot di ABB ed alla semplicità della loro progettazione, robot di trasporto con palette di SAIMO sono estremamente affidabili e richiedono la manutenzione pochissima.
Parametri tecnici
| Parametro tecnico di trasporto con palette del robot XY-SR210 | |||
| Modello no. | XY-SR-210 | ||
| Azionamento | Azionamento del servomotore di CA | ||
| Installazione | Sul pavimento | ||
| Max Palletizing Weight (contiene il peso della pinza di presa) | 210kgs | ||
| Passare capacità | 1700 volte/ora | ||
| Asse del movimento | Normalmente 4 asce: , B, C, D (può essere l'asse 6) | ||
| Portata del movimento | Un-asse (orizzontale) | 1500mm | |
| B-asse (verticale) | 2300mm | ||
| C-asse (corpo) | 330° | ||
| D-asse (pinza di presa) | 330° | ||
| Accuratezza di posizione | ±0.5mm | ||
| Potere | 6.5KVA | ||
| Aria compressa | 0.5Mpa | ||
| Peso del robot (non contiene il peso della pinza di presa) | 1150kgs (+/--10%) | ||
Caratteristiche di funzione
1. Regolatore dello SpA (funzionare può essere cliente inglese o qualunque altro di lingua richiesto), di facile impiego
2. Il moto lineare lasciato avverato, semplifica il sistema di controllo
3. Struttura semplice, incidenza guasti bassa e manutenzione conveniente
4. Pochi parti ed accessori principali, costo di mantenimento basso
5. Basso consumo energetico, soltanto 1/3 di consumo dello stesso genere di gru accatastatrice meccanica da altre società
6. Abbia bisogno soltanto di piccolo ingombro a pavimento, rapporto di utilizzazione del pavimento è alto
7. La diversa pinza di presa, adatta flessibilmente i vari requisiti di trasporto con palette
Elenco componenti elettrico principale
| Nessun | Nome di parti | Modello | QTY | Fornitore | Nota |
| 1 | Un servomotore di asse | MSME202G1H | 1 | Panasonic | Il Giappone |
| 2 | Servomotore di asse di B | MDME202G1H | 1 | Panasonic | Il Giappone |
| 3 | Servomotore di asse di C | MDME202G1H | 1 | Panasonic | Il Giappone |
| 4 | Servomotore di asse di D | MSMD042G1U | 1 | Panasonic | Il Giappone |
| 5 | Un servo amplificatore di asse | MDDHT5540 | 1 | Panasonic | Il Giappone |
| 6 | Amplificatore di asse di B servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 7 | Amplificatore di asse di C servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 8 | Amplificatore di asse di D servo | MBDHT2510 | 1 | Panasonic | Il Giappone |
| 9 | Una cinghia sincrona di asse | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 10 | Cinghia sincrona di asse di B | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 11 | Cinghia sincrona di asse di C | OMEGA HP B15 | 1 | OPTIBELT | La Germania |
| 12 | Vite di asse di B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Vite di asse di C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Cursore di asse di B, ferrovia di cooperativa | SNS35LR2SSC1-690 | 2 | THK | Il Giappone |
| 15 | Cursore di asse di C, ferrovia di cooperativa | SNS35LR2SSC1-520 | 2 | THK | Il Giappone |
| 16 | Un riduttore di asse | FC-A75-69 | 1 | Sumitomo | Il Giappone |
| 17 | Riduttore di asse di D | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip di controllo | / | 1 | ADI | L'America |
| 19 | Touch screen | DTP7-W | 1 | CUBO DI DAIN | La Corea |
| 20 | Resistenza rigeneratrice | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Commutatore di limite | SL1-AK | 5 | AZBIL | Il Giappone |
| 22 | Commutatore optoelettronico | GL6-N1112 | 5 | Malato | Tedesco |
| 23 | Elettrovalvola a solenoide | SY5120/7120 | 2 | SMC | Il Giappone |
| 24 | cilindro della Stampa-borsa | MGPM25 | 2 | SMC | Il Giappone |
| 25 | Cilindro della pinza di presa | CG1BN63 | 4 | SMC | Il Giappone |
Movimento di lavoro del robot
Unità del software
1. Lingua cinese ed inglese o altra ha assicurato il funzionamento.
2. I pezzi meccanici principali utilizzano il motore famoso di marca come CUCONO.
3. Pacchetto di programmi di trasporto con palette incorporato.
4. Conveniente confermare lo stato del pallet.
5. Posizionamento preciso della posizione del pallet.
6. Facile scegliere il lavoro ed il modo di scrittura.
Parti elettriche
Pacchetto e trasporto
La macchina avvolta in una pellicola ed imballata in casse di legno esportarici di fumigazione, quindi ha trasportato alla partenza il porto che cliente richiesto come Shanghai, Ningbo, Qingdao, Suzhou ecc.
Alternativamente, contatto noi per ricevere più informazioni sulla nostra serie di prodotti o per compilare il nostro foglio di lavoro d'imballaggio delle soluzioni per informarci di voi bisogni specifici. I nostri esperti nei sistemi d'imballaggio poi troveranno l'attrezzatura giusta per voi.
