Dettagli:
|
| Applicazione: | Alimento medico e per animali domestici ecc. della bevanda, dell'alimento. | Garanzia: | Un'installazione di attimo di anno |
|---|---|---|---|
| Origine: | Hefei, l'Anhui, Cina | Tipo determinato: | Tipo elettrico |
| Capacità del prodotto: | Multi linee, 8 secondi per ciclo | Tensione: | 220V/380V |
| Pinza di presa del robot: | progettato secondo il prodotto | Peso di caricamento: | 130kg (peso compreso della pinza di presa) |
| Evidenziare: | Robot di trasporto con palette del servomotore,Robot di trasporto con palette del servomotore,Robot di trasporto con palette di industria dell'alimento per animali domestici |
||

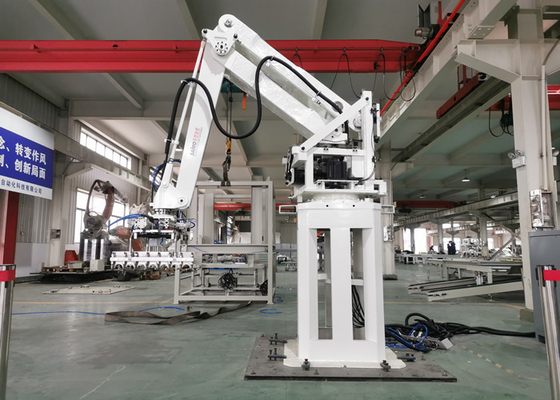

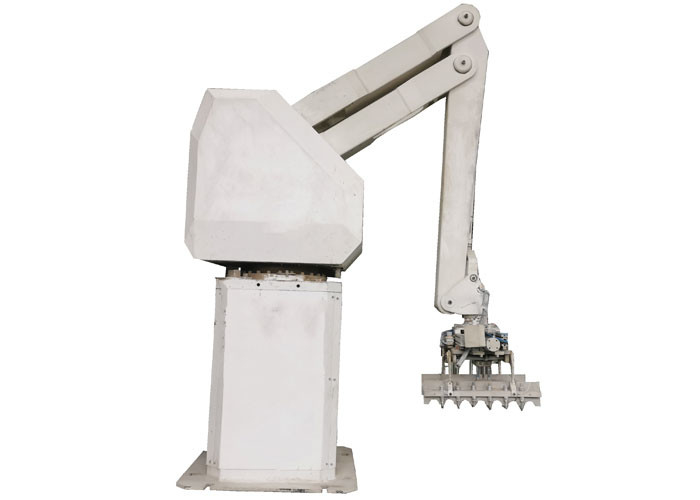

Braccio del robot di trasporto con palette del robot e di trasporto con palette del servomotore nell'industria dell'alimento per animali domestici
Applicazione del prodotto
I robot di trasporto con palette da SAIMO possono soddisfare virtualmente tutta la richiesta di trasporto con palette. Grazie ad un'ampia selezione dell'estremità - gli effettori, palletizers robot forniscono la flessibilità massima. Se dovete trattare, casse, secchi delle borse, brocche, fusti, o qualunque altro tipo di contenitore, possiamo fornirgli i palletizers adattati, affidabili ed altamente produttivi per piccola, produzione media e e su grande scala. Con le centinaia di robot di trasporto con palette venduti universalmente, SAIMO ha sviluppato la competenza unica nella fabbricazione dei palletizers robot veloci ed affidabili. Grazie all'alta qualità dei robot di ABB ed alla semplicità della loro progettazione, robot di trasporto con palette di SAIMO sono estremamente affidabili e richiedono la manutenzione pochissima.
Parametri tecnici
| Parametro tecnico di trasporto con palette del robot XY-SR130 | |||
| Modello no. | XY-SR-130 | ||
| Azionamento | Azionamento del servomotore di CA | ||
| Installazione | Sul pavimento | ||
| Max Palletizing Weight (contiene il peso della pinza di presa) | 130kgs | ||
| Passare capacità | 1500 volte/ora | ||
| Asse del movimento | Asse normalmente 4: , B, C, D (può essere l'asse 6) | ||
| Portata del movimento | Un-asse (orizzontale) | 1300mm | |
| B-asse (verticale) | 2100mm | ||
| C-asse (corpo) | 330° | ||
| D-asse (pinza di presa) | 330° | ||
| Accuratezza di posizione | ±0.5mm | ||
| Potere | 4.5KW | ||
| Aria compressa | 0.5Mpa | ||
| Peso del robot (non contiene il peso della pinza di presa) | 800kgs (+/--10%) | ||
Caratteristiche di funzione
Tratta i vari tipi e dimensioni di borse, di balle e di pacchi
Cambiamento rapido dei modelli di trasporto con palette con le ricette depositate
Interfaccia dipubblicazione del pallet facile da usare: «Esperto nel modello»
Il colore facile da usare insegna al pendente sul pannello di operatore standard del robot (CONTENTINO) per localizzazione facile del guasto e di risoluzione dei problemi
Il sistema viene con tre (3) impilando i modelli
Il software della guardia di collisione previene danni accidentale to la pinza di presa della borsa del robot o all'altra attrezzatura dentro la cellula
Elenco componenti elettrico principale
| Nessun | Nome di parti | Modello | QTY | Fornitore | Nota |
| 1 | Un servomotore di asse | MSME202G1H | 1 | Panasonic | Il Giappone |
| 2 | Servomotore di asse di B | MDME202G1H | 1 | Panasonic | Il Giappone |
| 3 | Servomotore di asse di C | MDME202G1H | 1 | Panasonic | Il Giappone |
| 4 | Servomotore di asse di D | MSMD042G1U | 1 | Panasonic | Il Giappone |
| 5 | Un servo amplificatore di asse | MDDHT5540 | 1 | Panasonic | Il Giappone |
| 6 | Amplificatore di asse di B servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 7 | Amplificatore di asse di C servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 8 | Amplificatore di asse di D servo | MBDHT2510 | 1 | Panasonic | Il Giappone |
| 9 | Una cinghia sincrona di asse | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 10 | Cinghia sincrona di asse di B | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 11 | Cinghia sincrona di asse di C | OMEGA HP B15 | 1 | OPTIBELT | La Germania |
| 12 | Vite di asse di B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Vite di asse di C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Cursore di asse di B, ferrovia di cooperativa | SNS35LR2SSC1-690 | 2 | THK | Il Giappone |
| 15 | Cursore di asse di C, ferrovia di cooperativa | SNS35LR2SSC1-520 | 2 | THK | Il Giappone |
| 16 | Un riduttore di asse | FC-A75-69 | 1 | Sumitomo | Il Giappone |
| 17 | Riduttore di asse di D | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip di controllo | / | 1 | ADI | L'America |
| 19 | Touch screen | DTP7-W | 1 | CUBO DI DAIN | La Corea |
| 20 | Resistenza rigeneratrice | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Commutatore di limite | SL1-AK | 5 | AZBIL | Il Giappone |
| 22 | Commutatore optoelettronico | GL6-N1112 | 5 | Malato | Tedesco |
| 23 | Elettrovalvola a solenoide | SY5120/7120 | 2 | SMC | Il Giappone |
Istruzioni di installazione
Vi forniremo il manuale dell'utente ed il disegno elettrico di tutte le macchine affinchè installiamo le macchine da solo. Se pensate non potete installare le macchine da solo, possiamo inviare l'ingegnere alla vostra fabbrica per l'installazione e l'eliminazione degli errori ecc.
Pacchetto e trasporto
La macchina avvolta in una pellicola ed imballata in casse di legno esportarici di fumigazione, quindi ha trasportato alla partenza il porto che cliente richiesto come Shanghai, Ningbo, Qingdao, Suzhou ecc.
Istruzioni di installazione
Vi forniremo il manuale dell'utente ed il disegno elettrico di tutte le macchine affinchè installiamo le macchine da solo. Se pensate non potete installare le macchine da solo, possiamo inviare l'ingegnere alla vostra fabbrica per l'installazione e l'eliminazione degli errori ecc.
