Dettagli:
|
| Origine: | L'Anhui, Cina | Tensione: | Monofase 220V, 50Hz |
|---|---|---|---|
| Capacità del prodotto: | 500-800 cartoni/ora | Lingua: | L'inglese o l'altra lingua ha personalizzato |
| Potere: | 220V/380V | Pinza di presa del robot: | progettato secondo il prodotto |
| Dopo servizio: | Una garanzia di anno | applicazione: | Borsa, cartone, tamburo ecc. |
| Evidenziare: | Sistema di trasporto con palette del robot di 800 Cartons/H,Linea d'imballaggio e di trasporto con palette programmabile,Sistema di trasporto con palette del robot programmabile |
||
Linea d'imballaggio del software e di trasporto con palette programmabile di trasporto con palette per la borsa 1-70kg

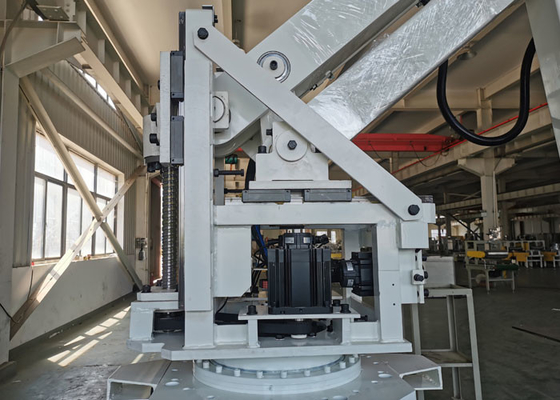

Elenco componenti elettrico principale
| Nessun | Nome di parti | Modello | QTY | Fornitore | Nota |
| 1 | Un servomotore di asse | MSME202G1H | 1 | Panasonic | Il Giappone |
| 2 | Servomotore di asse di B | MDME202G1H | 1 | Panasonic | Il Giappone |
| 3 | Servomotore di asse di C | MDME202G1H | 1 | Panasonic | Il Giappone |
| 4 | Servomotore di asse di D | MSMD042G1U | 1 | Panasonic | Il Giappone |
| 5 | Cinghia sincrona di asse di B | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 6 | Cinghia sincrona di asse di C | OMEGA HP B15 | 1 | OPTIBELT | La Germania |
| 7 | Vite di asse di B | R50*20-S | 1 | HIWIN | Taiwan |
| 8 | Vite di asse di C | R45*12-S | 1 | HIWIN | Taiwan |
| 9 | Cursore di asse di B, ferrovia di cooperativa | SNS35LR2SSC1-690 | 2 | THK | Il Giappone |
| 10 | Cursore di asse di C, ferrovia di cooperativa | SNS35LR2SSC1-520 | 2 | THK | Il Giappone |
| 11 | Un riduttore di asse | FC-A75-69 | 1 | Sumitomo | Il Giappone |
| 12 | Riduttore di asse di D | F2C-T155 | 1 | Sumitomo | |
| 13 | Chip di controllo | / | 1 | ADI | L'America |
Introduzione

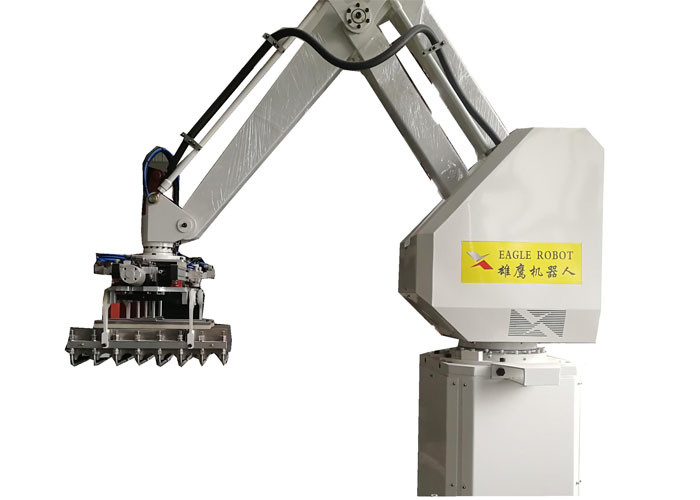

Il robot di serie dello SR ha azionatore lineare unico, progettazione economizzatrice d'energia e rispettosa dell'ambiente del braccio e l'interfaccia semplice dell'operazione formula la pinza di presa, che può personalizzare le soluzioni professionali del robot per le linee di produzione ed i materiali differenti. La sue accuratezza eccellente, velocità e prestazione efficiente e stabile permettono ad un robot di completare i requisiti di trasporto con palette delle linee di produzione multiple allo stesso tempo. La capacità di carico del robot 120KG-300KG, può essere adatta ad alimentazione, prodotto chimico, grano e petrolio, alimento, materiali da costruzione, prodotto chimico quotidiano, l'alcool, bevanda, medicina, elettrodomestici, elettronica 3C ed altre industrie.
Parametri tecnici
| Modello no. | XY-SR-210 | ||
| Azionamento | Azionamento del servomotore di CA | ||
| Installazione | Sul pavimento | ||
| Max Palletizing Weight (contiene il peso della pinza di presa) | 210kgs | ||
| Passare capacità | 1700 volte/ora | ||
| Asse del movimento | Normalmente 4 asce: , B, C, D (può essere l'asse 6) | ||
| Portata del movimento | Un-asse (orizzontale) | 1500mm | |
| B-asse (verticale) | 2300mm | ||
| C-asse (corpo) | 330° | ||
| D-asse (pinza di presa) | 330° | ||
| Accuratezza di posizione | ±0.5mm | ||
| Potere | 6.5KVA | ||
| Aria compressa | 0.5Mpa | ||
| Peso del robot (non contiene il peso della pinza di presa) | 1150kgs (+/--10%) | ||
Unità del software
1. Lingua cinese ed inglese o altra ha assicurato il funzionamento.
2. I pezzi meccanici principali utilizzano il motore famoso di marca come CUCONO.
3. Pacchetto di programmi di trasporto con palette incorporato.
4. Conveniente confermare lo stato del pallet.
5. Posizionamento preciso della posizione del pallet.
Caratteristiche di funzione
1. Struttura semplice, incidenza guasti bassa e manutenzione conveniente
2. Pochi parti ed accessori principali, costo di mantenimento basso
3. Basso consumo energetico, soltanto 1/3 di consumo dello stesso genere di gru accatastatrice meccanica da altre società
4. Abbia bisogno soltanto di piccolo ingombro a pavimento, rapporto di utilizzazione del pavimento è alto
5. La diversa pinza di presa, adatta flessibilmente i vari requisiti di trasporto con palette
Pacchetto e trasporto
Possiamo trasportare le macchine dal volo, tutte dipendiamo dal requisito del cliente.
Servizio di Dopo-vendita e della Commissione
Facciamo la progettazione accurata della disposizione della fabbrica secondo la dimensione della fabbrica del cliente; se il cliente avesse bisogno di, potremmo fare la progettazione dell'officina con energia elettrica, il rifornimento idrico, il potere del gas, lo stoccaggio materiale, gli stoccaggi finali, la toilette dei lavoratori, ecc.
Se il bisogno del cliente, noi invierà l'ingegnere per il servizio della Commissione. 1-2 del nostro ingegnere andrà alla vostra fabbrica installare e regolare la linea di trasformazione per realizzare la produzione normale a tempo di scarsità.
Personalizzi ci contattano
Vorreste conoscere l'offerta del dettaglio delle macchine, prego confermate i vostri requisiti del dettaglio (informazioni come sotto) di intero progetto in moda da poterci suggerire noi il migliore modello di macchina adatto per voi.
1. Che cosa è il vostro prodotto? Imballato in borsa o cartone o altri?
2. quanti pacchetti all'ora?
3. Potete inviarmi la disposizione della vostra officina corrente? Dobbiamo progettare il disegno di intera linea basata sulla vostra disposizione dell'officina. Se no, prego dicaci le dimensioni disponibili della vostra officina.
4. Che cosa è l'altezza del pallet pieno (senza lo spessore vuoto del pallet)?
5. Che cosa è il tipo di trasporto con palette (quante borse per strato, quanti strati per pallet, come le borse sono messe su ogni strato)?
6. Che cosa è le dimensioni (lunghezza, larghezza, altezza) del pallet vuoto?
