Dettagli:
|
| Nome: | Sistema di trasporto con palette robot | Regolatore: | Plc |
|---|---|---|---|
| Tensione: | Monofase 220V, 50Hz | Capacità del prodotto: | 500-800 cartoni/ora |
| Un movimento di asse: | ° 330 | Funzione: | Trasporto con palette, impilando, portare, imballante ecc |
| Tipo della pinza di presa del robot: | progettato secondo il prodotto | applicazione: | Bevanda, alimento, cartone, tamburo, borsa ecc. |
| Evidenziare: | Macchina di trasporto con palette automatica di controllo dello SpA,Macchina di trasporto con palette automatica dell'industria delle bevande,Sistema di trasporto con palette robot di industria alimentare |
||
Alimento e robot di trasporto con palette automatico della macchina/di trasporto con palette dell'industria delle bevande
Breve introduzione

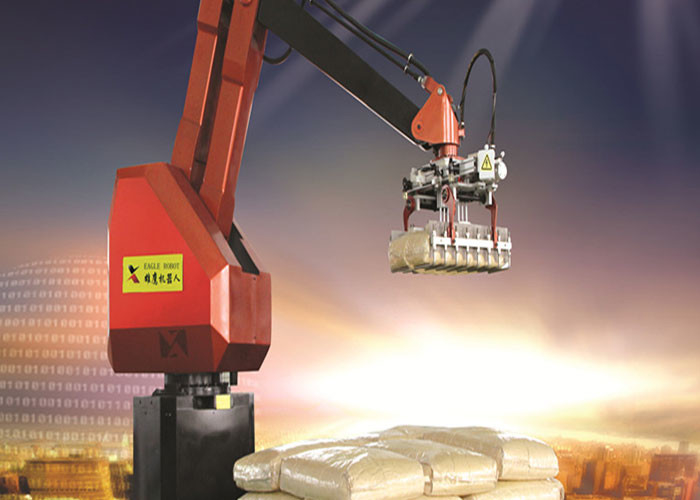

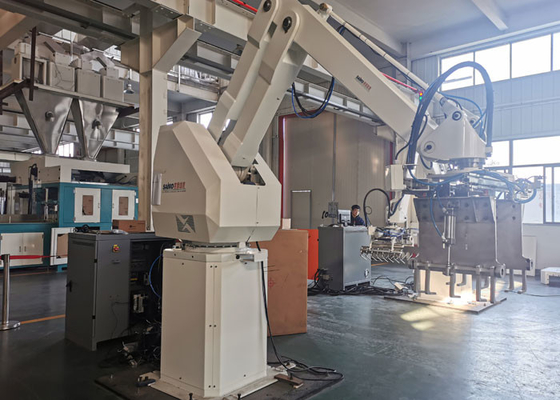

Il robot di trasporto con palette serio di Eagle XY-SR è robot di trasporto con palette di coordinata della superficie del cilindro di quattro-grado, pricipalmente movimento dall'asse orizzontale del movimento, dall'asse verticale del movimento, dal fondamento di rotazione e dall'asse della mano.
L'a più strati di trasporto con palette permette alla forcella li entra nel deposito. Questa attrezzatura adotta il touch screen dello SpA ed il controllo intelligente che noi non solo semplici e facili padroneggiare, ma anche ridurre lavoro.
Parametri tecnici di trasporto con palette robot del sistema
| Modello no. | XY-SR-210 | ||
| Azionamento | Azionamento del servomotore di CA | ||
| Installazione | Sul pavimento | ||
| Max Palletizing Weight (contiene il peso della pinza di presa) | 210kgs | ||
| Passare capacità | 1700 volte/ora | ||
| Asse del movimento | Normalmente 4 asce: , B, C, D (può essere l'asse 6) | ||
| Portata del movimento | Un-asse (orizzontale) | 1500mm | |
| B-asse (verticale) | 2300mm | ||
| C-asse (corpo) | 330° | ||
| D-asse (pinza di presa) | 330° | ||
| Accuratezza di posizione | ±0.5mm | ||
| Potere | 6.5KVA | ||
| Aria compressa | 0.5Mpa | ||
| Peso del robot (non contiene il peso della pinza di presa) | 1150kgs (+/--10%) | ||
Elenco componenti elettrico principale
| Nessun | Nome di parti | Modello | QTY | Fornitore | Nota |
| 1 | Un servomotore di asse | MSME202G1H | 1 | Panasonic | Il Giappone |
| 2 | Servomotore di asse di B | MDME202G1H | 1 | Panasonic | Il Giappone |
| 3 | Servomotore di asse di C | MDME202G1H | 1 | Panasonic | Il Giappone |
| 4 | Servomotore di asse di D | MSMD042G1U | 1 | Panasonic | Il Giappone |
| 5 | Un servo amplificatore di asse | MDDHT5540 | 1 | Panasonic | Il Giappone |
| 6 | Amplificatore di asse di B servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 7 | Amplificatore di asse di C servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 8 | Amplificatore di asse di D servo | MBDHT2510 | 1 | Panasonic | Il Giappone |
| 9 | Una cinghia sincrona di asse | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 10 | Cinghia sincrona di asse di B | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 11 | Cinghia sincrona di asse di C | OMEGA HP B15 | 1 | OPTIBELT | La Germania |
| 12 | Vite di asse di B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Vite di asse di C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Cursore di asse di B, ferrovia di cooperativa | SNS35LR2SSC1-690 | 2 | THK | Il Giappone |
| 15 | Cursore di asse di C, ferrovia di cooperativa | SNS35LR2SSC1-520 | 2 | THK | Il Giappone |
| 16 | Un riduttore di asse | FC-A75-69 | 1 | Sumitomo | Il Giappone |
| 17 | Riduttore di asse di D | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip di controllo | / | 1 | ADI | L'America |
Funzione
A. I modelli del prodotto, il rifornimento del pallet e lo scarico di trasporto con palette possono interamente essere programmati dallo SpA.
b. il modello di trasporto con palette è facile da regolare sullo schermo attivabile al tatto.
c. l'impianto di alimentazione del cartone adotta il controllo motorio del freno per assicurare il cartone che trasporta secondo la posizione prestabilita.
d. la rivista di pallet ha una capacità elevata del pallet vuoto 12-15 assicurando automaticamente il rifornimento del pallet.
FAQ
Q: Come ottenere una citazione accurata?
: Prego forniscaci il dato dettagliato del pezzo in lavorazione quali il disegno e le dimensioni.
Q: che cosa è il pacchetto?
: Tutte le merci sono imballate in scatola di legno
Q: Offrite Installation&debugging?
: I nostri ingegneri sono a disposizione per assistere il macchinario oltremare per aiutare i clienti a risolvere i problemi della macchina.
Servizio di Dopo-vendita e della Commissione
Facciamo la progettazione accurata della disposizione della fabbrica secondo la dimensione della fabbrica del cliente; se il cliente avesse bisogno di, potremmo fare la progettazione dell'officina con energia elettrica, il rifornimento idrico, il potere del gas, lo stoccaggio materiale, gli stoccaggi finali, la toilette dei lavoratori, ecc.
Se il bisogno del cliente, noi invierà l'ingegnere per il servizio della Commissione. 1-2 del nostro ingegnere andrà alla vostra fabbrica installare e regolare la linea di trasformazione per realizzare la produzione normale a tempo di scarsità.
Istruzioni di installazione
Vi forniremo il manuale dell'utente ed il disegno elettrico di tutte le macchine affinchè installiamo le macchine da solo. Se pensate non potete installare le macchine da solo, possiamo inviare l'ingegnere alla vostra fabbrica per l'installazione e l'eliminazione degli errori ecc.
