Dettagli:
|
| Origine: | L'Anhui, Cina | Colore: | su misura |
|---|---|---|---|
| Tensione: | Monofase 220V, 50Hz | Capacità del prodotto: | 500-800 cartoni/ora |
| Un movimento di asse: | ° 330 | Funzione: | Trasporto con palette, impilando, portare, imballante ecc |
| Pacchetto: | cartone di legno dell'esportazione | Applicazione: | Bevanda, alimento, cartone, borsa ecc. |
| Evidenziare: | Servo braccio di trasporto con palette del robot di CA,braccio di trasporto con palette del robot 800cartons/hour,Braccio di trasporto con palette del robot dell'industria delle bevande |
||
Trasporto con palette dell'industria delle bevande robot per il cartone del pacchetto 1-70kg
Introduzione

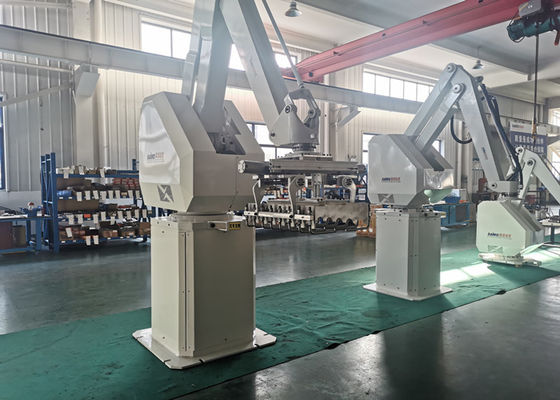

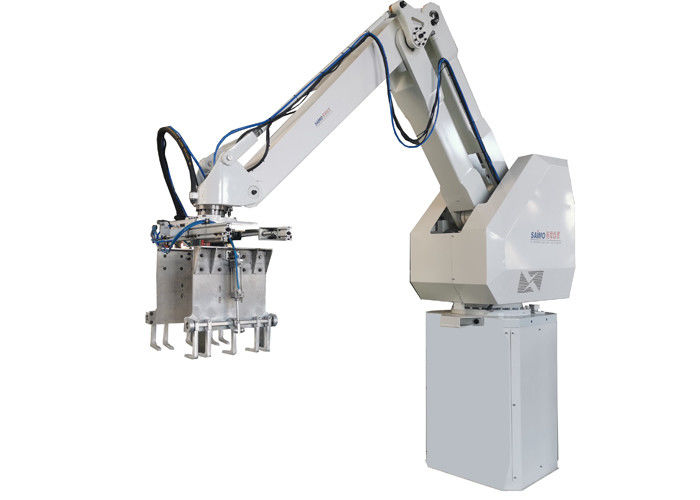

Il robot di trasporto con palette serio di Eagle XY-SR è robot di trasporto con palette di coordinata della superficie del cilindro di quattro-grado, pricipalmente movimento dall'asse orizzontale del movimento, dall'asse verticale del movimento, dal fondamento di rotazione e dall'asse della mano. La sue accuratezza eccellente, velocità e prestazione efficiente e stabile permettono ad un robot di completare i requisiti di trasporto con palette delle linee di produzione multiple allo stesso tempo.
La capacità di carico del robot 120KG-300KG, può essere adatta ad alimentazione, prodotto chimico, grano e petrolio, alimento, materiali da costruzione, prodotto chimico quotidiano, l'alcool, bevanda, medicina, elettrodomestici, elettronica 3C ed altre industrie.
Parametri tecnici
| Modello no. | XY-SR-210 | ||
| Azionamento | Azionamento del servomotore di CA | ||
| Installazione | Sul pavimento | ||
| Max Palletizing Weight (contiene il peso della pinza di presa) | 210kgs | ||
| Passare capacità | 1700 volte/ora | ||
| Asse del movimento | Normalmente 4 asce: , B, C, D (può essere l'asse 6) | ||
| Portata del movimento | Un-asse (orizzontale) | 1500mm | |
| B-asse (verticale) | 2300mm | ||
| C-asse (corpo) | 330° | ||
| D-asse (pinza di presa) | 330° | ||
| Accuratezza di posizione | ±0.5mm | ||
| Potere | 6.5KVA | ||
| Aria compressa | 0.5Mpa | ||
| Peso del robot (non contiene il peso della pinza di presa) | 1150kgs (+/--10%) | ||
Elenco componenti elettrico principale
| Nessun | Nome di parti | Modello | QTY | Fornitore | Nota |
| 1 | Un servomotore di asse | MSME202G1H | 1 | Panasonic | Il Giappone |
| 2 | Servomotore di asse di B | MDME202G1H | 1 | Panasonic | Il Giappone |
| 3 | Servomotore di asse di C | MDME202G1H | 1 | Panasonic | Il Giappone |
| 4 | Servomotore di asse di D | MSMD042G1U | 1 | Panasonic | Il Giappone |
| 5 | Un servo amplificatore di asse | MDDHT5540 | 1 | Panasonic | Il Giappone |
| 6 | Amplificatore di asse di B servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 7 | Amplificatore di asse di C servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 8 | Amplificatore di asse di D servo | MBDHT2510 | 1 | Panasonic | Il Giappone |
| 9 | Una cinghia sincrona di asse | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 10 | Cinghia sincrona di asse di B | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 11 | Cinghia sincrona di asse di C | OMEGA HP B15 | 1 | OPTIBELT | La Germania |
| 12 | Vite di asse di B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Vite di asse di C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Cursore di asse di B, ferrovia di cooperativa | SNS35LR2SSC1-690 | 2 | THK | Il Giappone |
| 15 | Cursore di asse di C, ferrovia di cooperativa | SNS35LR2SSC1-520 | 2 | THK | Il Giappone |
| 16 | Un riduttore di asse | FC-A75-69 | 1 | Sumitomo | Il Giappone |
| 17 | Riduttore di asse di D | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip di controllo | / | 1 | ADI | L'America |
Unità del software
1. Lingua cinese ed inglese o altra ha assicurato il funzionamento.
2. I pezzi meccanici principali utilizzano il motore famoso di marca come CUCONO.
3. Pacchetto di programmi di trasporto con palette incorporato.
4. Conveniente confermare lo stato del pallet.
5. Posizionamento preciso della posizione del pallet.
Istruzioni di installazione
Vi forniremo il manuale dell'utente ed il disegno elettrico di tutte le macchine affinchè installiamo le macchine da solo. Se pensate non potete installare le macchine da solo, possiamo inviare l'ingegnere alla vostra fabbrica per l'installazione e l'eliminazione degli errori ecc.
Pacchetto e trasporto
La macchina avvolta in una pellicola ed imballata in casse di legno esportarici di fumigazione, quindi ha trasportato alla partenza il porto che cliente richiesto come Shanghai, Ningbo, Qingdao, Suzhou ecc.
Possiamo anche trasportare le macchine dal volo, tutte dipendiamo dal requisito del cliente.
FAQ
Q: Come ottenere una citazione accurata?
: Prego forniscaci il dato dettagliato del pezzo in lavorazione quali il disegno e le dimensioni.
Q: che cosa è il pacchetto?
: Tutte le merci sono imballate in scatola di legno
Q: Offrite Installation&debugging?
: I nostri ingegneri sono a disposizione per assistere il macchinario oltremare per aiutare i clienti a risolvere i problemi della macchina.
Servizio di Dopo-vendita e della Commissione
Facciamo la progettazione accurata della disposizione della fabbrica secondo la dimensione della fabbrica del cliente; se il cliente avesse bisogno di, potremmo fare la progettazione dell'officina con energia elettrica, il rifornimento idrico, il potere del gas, lo stoccaggio materiale, gli stoccaggi finali, la toilette dei lavoratori, ecc.
Se il bisogno del cliente, noi invierà l'ingegnere per il servizio della Commissione. 1-2 del nostro ingegnere andrà alla vostra fabbrica installare e regolare la linea di trasformazione per realizzare la produzione normale a tempo di scarsità.
