Dettagli:
|
| Colore: | Bianco normale o su misura | Applicazione: | Bevanda, alimento, cartone, borsa ecc. |
|---|---|---|---|
| Tensione: | Monofase 220V, 50Hz | Capacità del prodotto: | 500-800 cartoni/ora |
| Un movimento di asse: | 330 gradi | Funzione: | Trasporto con palette, impilando, portare, imballante ecc |
| Origine: | L'Anhui, Cina | PACCHETTO: | Caso di legno dell'esportazione |
| Evidenziare: | Cartone che impila robot Palletizer,Un robot Palletizer di 800 Cartons/H,Robot Palletizer della bevanda |
||
Cartone che impila robot Palletizer con il sistema d'avvolgimento del pallet
Introduzione

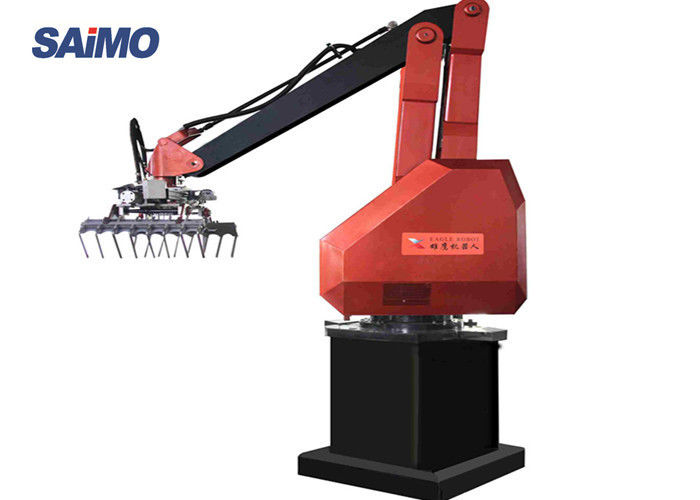

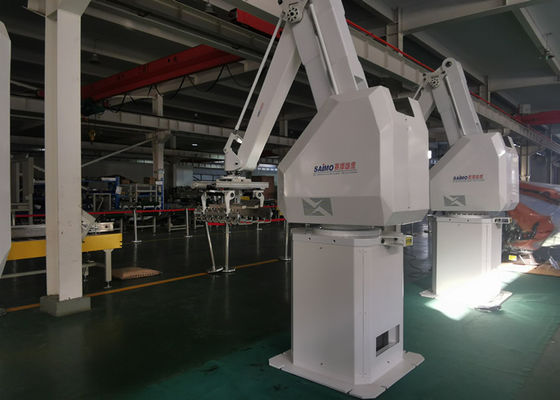

Il robot di trasporto con palette serio di Eagle XY-SR è robot di trasporto con palette di coordinata della superficie del cilindro di quattro-grado, pricipalmente movimento dall'asse orizzontale del movimento, dall'asse verticale del movimento, dal fondamento di rotazione e dall'asse della mano. La sue accuratezza eccellente, velocità e prestazione efficiente e stabile permettono ad un robot di completare i requisiti di trasporto con palette delle linee di produzione multiple allo stesso tempo.
Parametri tecnici
| Parametro tecnico di trasporto con palette del robot XY-SR210 | |||
| Modello no. | XY-SR-210 | ||
| Azionamento | Azionamento del servomotore di CA | ||
| Installazione | Sul pavimento | ||
| Max Palletizing Weight (contiene il peso della pinza di presa) | 210kgs | ||
| Passare capacità | 1700 volte/ora | ||
| Asse del movimento | Normalmente 4 asce: , B, C, D (può essere l'asse 6) | ||
| Portata del movimento | Un-asse (orizzontale) | 1500mm | |
| B-asse (verticale) | 2300mm | ||
| C-asse (corpo) | 330° | ||
| D-asse (pinza di presa) | 330° | ||
| Accuratezza di posizione | ±0.5mm | ||
| Potere | 6.5KVA | ||
| Aria compressa | 0.5Mpa | ||
| Peso del robot (non contiene il peso della pinza di presa) | 1150kgs (+/--10%) | ||
Elenco componenti elettrico principale
| Nessun | Nome di parti | Modello | QTY | Fornitore | Nota |
| 1 | Un servomotore di asse | MSME202G1H | 1 | Panasonic | Il Giappone |
| 2 | Servomotore di asse di B | MDME202G1H | 1 | Panasonic | Il Giappone |
| 3 | Servomotore di asse di C | MDME202G1H | 1 | Panasonic | Il Giappone |
| 4 | Servomotore di asse di D | MSMD042G1U | 1 | Panasonic | Il Giappone |
| 5 | Un servo amplificatore di asse | MDDHT5540 | 1 | Panasonic | Il Giappone |
| 6 | Amplificatore di asse di B servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 7 | Amplificatore di asse di C servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 8 | Amplificatore di asse di D servo | MBDHT2510 | 1 | Panasonic | Il Giappone |
| 9 | Una cinghia sincrona di asse | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 10 | Cinghia sincrona di asse di B | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 11 | Cinghia sincrona di asse di C | OMEGA HP B15 | 1 | OPTIBELT | La Germania |
| 12 | Vite di asse di B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Vite di asse di C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Cursore di asse di B, ferrovia di cooperativa | SNS35LR2SSC1-690 | 2 | THK | Il Giappone |
| 15 | Cursore di asse di C, ferrovia di cooperativa | SNS35LR2SSC1-520 | 2 | THK | Il Giappone |
| 16 | Un riduttore di asse | FC-A75-69 | 1 | Sumitomo | Il Giappone |
| 17 | Riduttore di asse di D | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip di controllo | / | 1 | ADI | L'America |
| 19 | Touch screen | DTP7-W | 1 | CUBO DI DAIN | La Corea |
| 20 | Resistenza rigeneratrice | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Commutatore di limite | SL1-AK | 5 | AZBIL | Il Giappone |
| 22 | Commutatore optoelettronico | GL6-N1112 | 5 | Malato | Tedesco |
| 23 | Elettrovalvola a solenoide | SY5120/7120 | 2 | SMC | Il Giappone |
| 24 | cilindro della Stampa-borsa | MGPM25 | 2 | SMC | Il Giappone |
| 25 | Cilindro della pinza di presa | CG1BN63 | 4 | SMC | Il Giappone |
Facendo uso dei vantaggi
L'operazione di A. Touch-screen raggiunge la comunicazione uomo macchina, visualizzante la velocità di produzione, la ragione di guasto e la posizione.
B. I modelli del prodotto, il rifornimento del pallet e lo scarico di trasporto con palette possono interamente essere programmati dallo SpA.
Il modello di C. Palletizing è facile da regolare sullo schermo attivabile al tatto.
L'impianto di alimentazione di D. Carton adotta il controllo motorio del freno per assicurare il cartone che trasporta secondo la posizione prestabilita.
E. la rivista di pallet ha una capacità elevata del pallet vuoto 12-15 assicurando automaticamente il rifornimento del pallet.
I modelli di trasporto con palette di F. Different possono essere finiti senza sostituire le componenti di trasporto con palette.
Istruzioni di installazione
Vi forniremo il manuale dell'utente ed il disegno elettrico di tutte le macchine affinchè installiamo le macchine da solo. Se pensate non potete installare le macchine da solo, possiamo inviare l'ingegnere alla vostra fabbrica per l'installazione e l'eliminazione degli errori ecc.
Movimento di lavoro
Pacchetto e trasporto
La macchina avvolta in una pellicola ed imballata in casse di legno esportarici di fumigazione, quindi ha trasportato alla partenza il porto che cliente richiesto come Shanghai, Ningbo, Qingdao, Suzhou ecc.
Possiamo anche trasportare le macchine dal volo, tutte dipendiamo dal requisito del cliente.
FAQ
Q: Come ottenere una citazione accurata?
: Prego forniscaci il dato dettagliato del pezzo in lavorazione quali il disegno e le dimensioni.
Q: che cosa è il pacchetto?
: Tutte le merci sono imballate in scatola di legno
Q: Offrite Installation&debugging?
: I nostri ingegneri sono a disposizione per assistere il macchinario oltremare per aiutare i clienti a risolvere i problemi della macchina.
Q: Che cosa è il costo di spedizione dalla Cina al vostro paese?
: Possiamo inviare la macchina al vostro porto dal mare o dall'altro termine che avete bisogno di. Prego gentilmente dirci il vostro porto o indirizzo più vicino con il codice. Abbiamo spedizioniere affidabile per assicurare la consegna conveniente e tempestiva della cassaforte.
Q: Termini di pagamento, MOQ, garanzia, termini commerciali
: Termini di pagamento: acconto di 30% contro ordine da T/T, l'equilibrio di 70% da pagare sulla consegna. Quantità di ordine minimo: 1 messo, termine di consegna di Shanghai della CATENA DELL'OROLOGIO: circa 20-30 giorni lavorativi dopo aver ricevuto ordine ed il deposito convenzionali di 30%. Garanzia: 12 mesi che seguono consegna. Offriamo a servizio online 24 ore tutto il giorno, Skype, il email ecc. Potete contattarci in qualunque momento, se urgentemente, chiamici prego.
Q: Può la vostra macchina essere personalizzata?
: Sì, siamo un produttore professionista specilized in robot di trasporto con palette, impacchettatrice, trasportatore ecc. per più di 10 anni e noi abbiamo un forte gruppo design&technical. Possiamo progettare e fabbricare secondo i vostri requisiti.
