Dettagli:
|
| Colore: | Bianco normale o su misura | Applicazione: | Bevanda, alimento, ecc. medico. |
|---|---|---|---|
| circostanza: | Nuovo | Un movimento di asse: | 330 gradi |
| Funzione: | Trasporto con palette, impilando, portare, imballante ecc | Tensione: | 220V, 50Hz |
| Pacchetto: | caso di legno | ||
| Evidenziare: | macchina di Palletizer della borsa 210kgs,Macchina di Palletizer della borsa da 330 gradi,palletizer robot della borsa 210kgs |
||

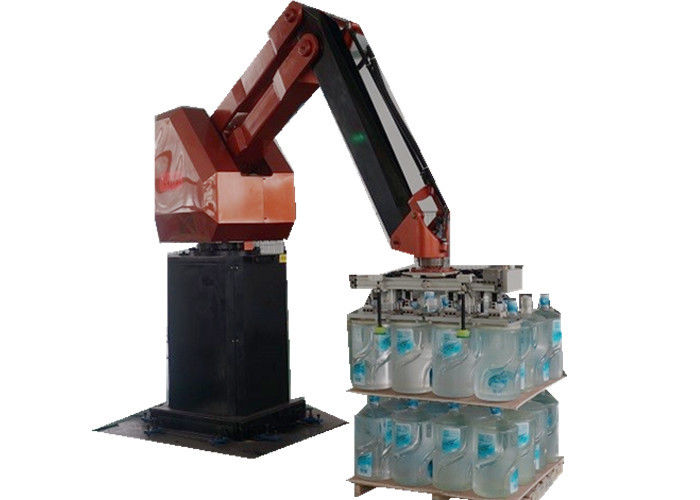

Macchina del palletizer della borsa in 3C elettrico, industria chimica quotidiana con la pinza di presa su misura
Introduzione
Il robot di serie dello SR ha azionatore lineare unico, progettazione economizzatrice d'energia e rispettosa dell'ambiente del braccio e l'interfaccia semplice dell'operazione formula la pinza di presa, che può personalizzare le soluzioni professionali del robot per le linee di produzione ed i materiali differenti. La sue accuratezza eccellente, velocità e prestazione efficiente e stabile permettono ad un robot di completare i requisiti di trasporto con palette delle linee di produzione multiple allo stesso tempo. La capacità di carico del robot 120KG-300KG, può essere adatta ad alimentazione, prodotto chimico, grano e petrolio, alimento, materiali da costruzione, prodotto chimico quotidiano, l'alcool, bevanda, medicina, elettrodomestici, elettronica 3C ed altre industrie.
Parametri tecnici
| Parametro tecnico di trasporto con palette del robot XY-SR210 | |||
| Modello no. | XY-SR-210 | ||
| Azionamento | Azionamento del servomotore di CA | ||
| Installazione | Sul pavimento | ||
| Max Palletizing Weight (contiene il peso della pinza di presa) | 210kgs | ||
| Passare capacità | 1700 volte/ora | ||
| Asse del movimento | Normalmente 4 asce: , B, C, D (può essere l'asse 6) | ||
| Portata del movimento | Un-asse (orizzontale) | 1500mm | |
| B-asse (verticale) | 2300mm | ||
| C-asse (corpo) | 330° | ||
| D-asse (pinza di presa) | 330° | ||
| Accuratezza di posizione | ±0.5mm | ||
| Potere | 6.5KVA | ||
| Aria compressa | 0.5Mpa | ||
| Peso del robot (non contiene il peso della pinza di presa) | 1150kgs (+/--10%) | ||
Applicazione del prodotto

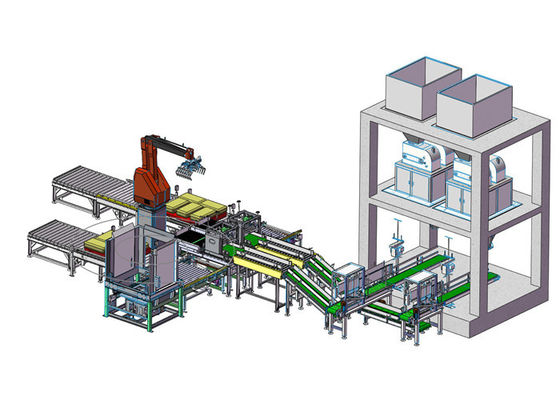

Il palletizer del robot può essere usato a tutta la linea, alla fornitura intelligente, rogotic ed alla rete di produzione per il sito di produzione. È un sistema logistico di trasporto con palette che può essere utilizzato nell'industria della birra, bevanda e derrate alimentari ecc., ampiamente usde per il cartone, gabbia di plastica, bottiglia, borsa, barilotto, prodotto avvolto strizzacervelli ed inscatola ecc.
Elenco componenti elettrico principale
| Nessun | Nome di parti | Modello | QTY | Fornitore | Nota |
| 1 | Un servomotore di asse | MSME202G1H | 1 | Panasonic | Il Giappone |
| 2 | Servomotore di asse di B | MDME202G1H | 1 | Panasonic | Il Giappone |
| 3 | Servomotore di asse di C | MDME202G1H | 1 | Panasonic | Il Giappone |
| 4 | Servomotore di asse di D | MSMD042G1U | 1 | Panasonic | Il Giappone |
| 5 | Un servo amplificatore di asse | MDDHT5540 | 1 | Panasonic | Il Giappone |
| 6 | Amplificatore di asse di B servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 7 | Amplificatore di asse di C servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 8 | Amplificatore di asse di D servo | MBDHT2510 | 1 | Panasonic | Il Giappone |
| 9 | Una cinghia sincrona di asse | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 10 | Cinghia sincrona di asse di B | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 11 | Cinghia sincrona di asse di C | OMEGA HP B15 | 1 | OPTIBELT | La Germania |
| 12 | Vite di asse di B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Vite di asse di C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Cursore di asse di B, ferrovia di cooperativa | SNS35LR2SSC1-690 | 2 | THK | Il Giappone |
| 15 | Cursore di asse di C, ferrovia di cooperativa | SNS35LR2SSC1-520 | 2 | THK | Il Giappone |
| 16 | Un riduttore di asse | FC-A75-69 | 1 | Sumitomo | Il Giappone |
| 17 | Riduttore di asse di D | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip di controllo | / | 1 | ADI | L'America |
| 19 | Touch screen | DTP7-W | 1 | CUBO DI DAIN | La Corea |
| 20 | Resistenza rigeneratrice | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Commutatore di limite | SL1-AK | 5 | AZBIL | Il Giappone |
| 22 | Commutatore optoelettronico | GL6-N1112 | 5 | Malato | Tedesco |
| 23 | Elettrovalvola a solenoide | SY5120/7120 | 2 | SMC | Il Giappone |
| 24 | cilindro della Stampa-borsa | MGPM25 | 2 | SMC | Il Giappone |
| 25 | Cilindro della pinza di presa | CG1BN63 | 4 | SMC | Il Giappone |
Facendo uso dei vantaggi
L'operazione di A. Touch-screen raggiunge la comunicazione uomo macchina, visualizzante la velocità di produzione, la ragione di guasto e la posizione.
B. I modelli del prodotto, il rifornimento del pallet e lo scarico di trasporto con palette possono interamente essere programmati dallo SpA.
Il modello di C. Palletizing è facile da regolare sullo schermo attivabile al tatto.
L'impianto di alimentazione di D. Carton adotta il controllo motorio del freno per assicurare il cartone che trasporta secondo la posizione prestabilita.
E. la rivista di pallet ha una capacità elevata del pallet vuoto 12-15 assicurando automaticamente il rifornimento del pallet.
I modelli di trasporto con palette di F. Different possono essere finiti senza sostituire le componenti di trasporto con palette.
Movimento di lavoro
Parti elettriche
Pacchetto e trasporto
La macchina avvolta in una pellicola ed imballata in casse di legno esportarici di fumigazione, quindi ha trasportato alla partenza il porto che cliente richiesto come Shanghai, Ningbo, Qingdao, Suzhou ecc.
Possiamo anche trasportare le macchine dal volo, tutte dipendiamo dal requisito del cliente.
Personalizzi ci contattano
Vorreste conoscere l'offerta del dettaglio delle macchine, prego confermate i vostri requisiti del dettaglio (informazioni come sotto) di intero progetto in moda da poterci suggerire noi il migliore modello di macchina adatto per voi.
1. Che cosa è il vostro prodotto? Imballato in borsa o cartone o altri?
2. quanti pacchetti all'ora?
3. Potete inviarmi la disposizione della vostra officina corrente? Dobbiamo progettare il disegno di intera linea basata sulla vostra disposizione dell'officina. Se no, prego dicaci le dimensioni disponibili della vostra officina.
4. Che cosa è l'altezza del pallet pieno (senza lo spessore vuoto del pallet)?
5. Che cosa è il tipo di trasporto con palette (quante borse per strato, quanti strati per pallet, come le borse sono messe su ogni strato)?
6. Che cosa è le dimensioni (lunghezza, larghezza, altezza) del pallet vuoto?
7. Volete la rivista di pallet automatica?
8. Che cosa è la vostra tensione del paese?
FAQ
Q: Può la vostra macchina essere personalizzata?
: Sì, siamo un produttore professionista specilized in robot di trasporto con palette, impacchettatrice, trasportatore ecc. per più di 10 anni e noi abbiamo un forte gruppo design&technical. Possiamo progettare e fabbricare secondo i vostri requisiti.
Q: Come ottenere una citazione accurata?
: Prego forniscaci il dato dettagliato del pezzo in lavorazione quali il disegno e le dimensioni.
Q: Che cosa è il costo di spedizione dalla Cina al vostro paese?
: Possiamo inviare la macchina al vostro porto dal mare o dall'altro termine che avete bisogno di. Prego gentilmente dirci il vostro porto o indirizzo più vicino con il codice. Abbiamo spedizioniere affidabile per assicurare la consegna conveniente e tempestiva della cassaforte.
Q: Termini di pagamento, MOQ, garanzia, termini commerciali
: Termini di pagamento: acconto di 30% contro ordine da T/T, l'equilibrio di 70% da pagare sulla consegna. Quantità di ordine minimo: 1 messo, termine di consegna di Shanghai della CATENA DELL'OROLOGIO: circa 20-30 giorni lavorativi dopo aver ricevuto ordine ed il deposito convenzionali di 30%. Garanzia: 12 mesi che seguono consegna. Offriamo a servizio online 24 ore tutto il giorno, Skype, il email ecc. Potete contattarci in qualunque momento, se urgentemente, chiamici prego.
Q: che cosa è il pacchetto?
: Tutte le merci sono imballate in scatola di legno
Q: Offrite Installation&debugging?
: I nostri ingegneri sono a disposizione per assistere il macchinario oltremare per aiutare i clienti a risolvere i problemi della macchina.
