Dettagli:
|
| Applicazione: | Bevanda, alimento, ecc. medico. | Garanzia: | un anno |
|---|---|---|---|
| Pinza di presa del robot: | progettato secondo il prodotto | Origine: | Hefei, l'Anhui, Cina |
| Tipo determinato: | elettrico | Capacità del prodotto: | Multi linee, 8s per ciclo |
| Tensione: | 220V/380V | Peso di caricamento: | 130kg (peso compreso della pinza di presa) |
| Evidenziare: | braccio di trasporto con palette del robot 70kg,braccio di trasporto con palette del robot 220V,palletizer robot della borsa 70kg |
||

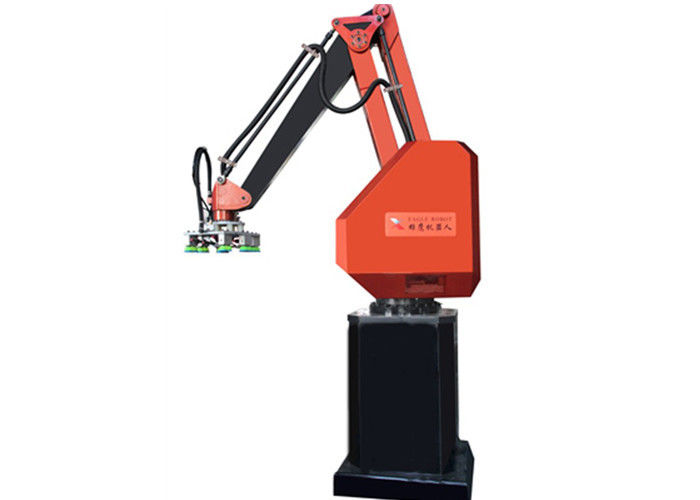

Braccio di trasporto con palette del robot nell'industria degli elettrodomestici per il pacchetto 1-70kg
Applicazione del prodotto
Il palletizer del robot può essere usato a tutta la linea, alla fornitura intelligente, rogotic ed alla rete di produzione per il sito di produzione. È un sistema logistico di trasporto con palette che può essere utilizzato nell'industria della birra, bevanda e derrate alimentari ecc., ampiamente usde per il cartone, gabbia di plastica, bottiglia, borsa, barilotto, prodotto avvolto strizzacervelli ed inscatola ecc.
Parametri tecnici
| Parametro tecnico di trasporto con palette del robot XY-SR130 | |||
| Modello no. | XY-SR-130 | ||
| Azionamento | Azionamento del servomotore di CA | ||
| Installazione | Sul pavimento | ||
| Max Palletizing Weight (contiene il peso della pinza di presa) | 130kgs | ||
| Passare capacità | 1500 volte/ora | ||
| Asse del movimento | Asse normalmente 4: , B, C, D (può essere l'asse 6) | ||
| Portata del movimento | Un-asse (orizzontale) | 1300mm | |
| B-asse (verticale) | 2100mm | ||
| C-asse (corpo) | 330° | ||
| D-asse (pinza di presa) | 330° | ||
| Accuratezza di posizione | ±0.5mm | ||
| Potere | 4.5KW | ||
| Aria compressa | 0.5Mpa | ||
| Peso del robot (non contiene il peso della pinza di presa) | 800kgs (+/--10%) | ||
Caratteristiche di funzione
L'operazione di A. Touch-screen raggiunge la comunicazione uomo macchina, visualizzante la velocità di produzione, la ragione di guasto e la posizione.
B. I modelli del prodotto, il rifornimento del pallet e lo scarico di trasporto con palette possono interamente essere programmati dallo SpA.
Il modello di C. Palletizing è facile da regolare sullo schermo attivabile al tatto.
L'impianto di alimentazione di D. Carton adotta il controllo motorio del freno per assicurare il cartone che trasporta secondo la posizione prestabilita.
E. la rivista di pallet ha una capacità elevata del pallet vuoto 12-15 assicurando automaticamente il rifornimento del pallet.
I modelli di trasporto con palette di F. Different possono essere finiti senza sostituire le componenti di trasporto con palette.
Elenco componenti elettrico principale
| Nessun | Nome di parti | Modello | QTY | Fornitore | Nota |
| 1 | Un servomotore di asse | MSME202G1H | 1 | Panasonic | Il Giappone |
| 2 | Servomotore di asse di B | MDME202G1H | 1 | Panasonic | Il Giappone |
| 3 | Servomotore di asse di C | MDME202G1H | 1 | Panasonic | Il Giappone |
| 4 | Servomotore di asse di D | MSMD042G1U | 1 | Panasonic | Il Giappone |
| 5 | Un servo amplificatore di asse | MDDHT5540 | 1 | Panasonic | Il Giappone |
| 6 | Amplificatore di asse di B servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 7 | Amplificatore di asse di C servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 8 | Amplificatore di asse di D servo | MBDHT2510 | 1 | Panasonic | Il Giappone |
| 9 | Una cinghia sincrona di asse | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 10 | Cinghia sincrona di asse di B | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 11 | Cinghia sincrona di asse di C | OMEGA HP B15 | 1 | OPTIBELT | La Germania |
| 12 | Vite di asse di B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Vite di asse di C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Cursore di asse di B, ferrovia di cooperativa | SNS35LR2SSC1-690 | 2 | THK | Il Giappone |
| 15 | Cursore di asse di C, ferrovia di cooperativa | SNS35LR2SSC1-520 | 2 | THK | Il Giappone |
| 16 | Un riduttore di asse | FC-A75-69 | 1 | Sumitomo | Il Giappone |
| 17 | Riduttore di asse di D | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip di controllo | / | 1 | ADI | L'America |
| 19 | Touch screen | DTP7-W | 1 | CUBO DI DAIN | La Corea |
| 20 | Resistenza rigeneratrice | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Commutatore di limite | SL1-AK | 5 | AZBIL | Il Giappone |
| 22 | Commutatore optoelettronico | GL6-N1112 | 5 | Malato | Tedesco |
| 23 | Elettrovalvola a solenoide | SY5120/7120 | 2 | SMC | Il Giappone |
| 24 | cilindro della Stampa-borsa | MGPM25 | 2 | SMC | Il Giappone |
| 25 | Cilindro della pinza di presa | CG1BN63 | 4 | SMC | Il Giappone |

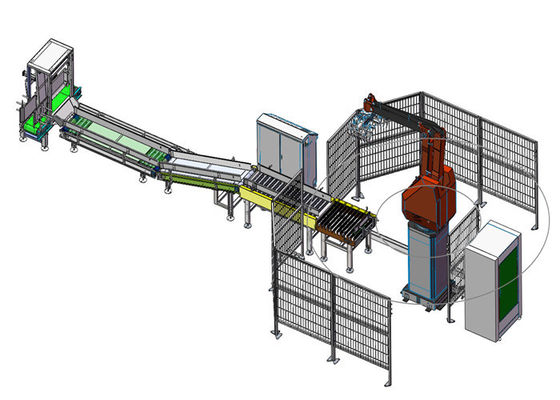

Movimento di lavoro del robot
Istruzioni di installazione
Vi forniremo il manuale dell'utente ed il disegno elettrico di tutte le macchine affinchè installiamo le macchine da solo. Se pensate non potete installare le macchine da solo, possiamo inviare l'ingegnere alla vostra fabbrica per l'installazione e l'eliminazione degli errori ecc.
Pacchetto e trasporto
La macchina avvolta in una pellicola ed imballata in casse di legno esportarici di fumigazione, quindi ha trasportato alla partenza il porto che cliente richiesto come Shanghai, Ningbo, Qingdao, Suzhou ecc.
Istruzioni di installazione
Vi forniremo il manuale dell'utente ed il disegno elettrico di tutte le macchine affinchè installiamo le macchine da solo. Se pensate non potete installare le macchine da solo, possiamo inviare l'ingegnere alla vostra fabbrica per l'installazione e l'eliminazione degli errori ecc.
FAQ
Q1: Quando mi ho ottenuto questa macchina, ma non sappia usarla. Che cosa dovrei fare?
Invieremo il video e manuale inglese con la macchina. Se ancora avete alcuni dubbi, possiamo parlare per telefono o skype ed email.
Q2: Se alcuni problemi accadono a questa macchina durante il periodo di garanzia, che cosa dovrei fare?
Forniremo le parti libere durante il periodo di garanzia della macchina se la macchina ha alcuni problemi. Così tutti i dubbi, ci hanno lasciati appena sapere, noi vi daranno le soluzioni.
Q3: Come controllare la qualità?
Gruppo tecnico professionale per fornire le soluzioni tecniche ragionevoli.
Ogni aspetto di produzione ha l'ispezione di qualità e conferma tecnica.
Ogni attrezzatura montata finirà una prova di fatica di più di 24 ore prima che lascino la fabbrica.
