Dettagli:
|
| Colore: | Bianco o OEM | Applicazione: | Bevanda, alimento, ecc. medico. |
|---|---|---|---|
| Potere: | 4KW | Installazione: | Sul pavimento |
| Regolatore: | SpA | Tipo determinato: | elettrico |
| Capacità del prodotto: | Multi linee, 8s per ciclo | Tensione: | 220V/380V |
| Evidenziare: | Un sistema di trasporto con palette robot di 4 assi,Un sistema di trasporto con palette robot da 330 gradi,sistema di trasporto con palette robot 380V |
||

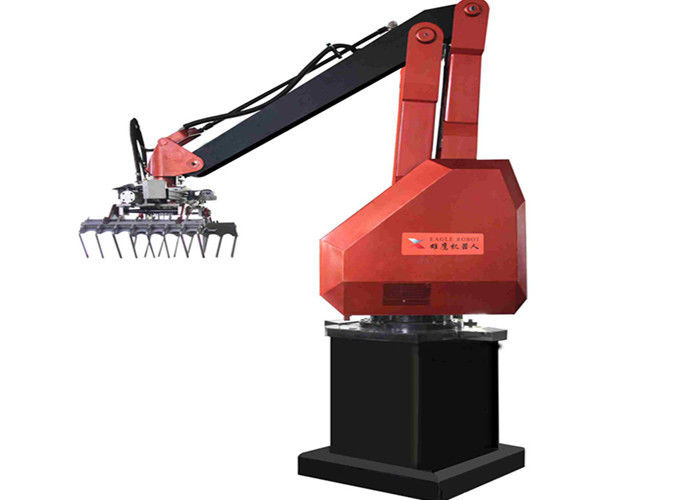

linea di produzione di trasporto con palette del braccio del robot del movimento 330-Degree in grano e nell'industria petrolifera
Introduzione
Il robot di trasporto con palette serio di Eagle XY-SR è robot di trasporto con palette di coordinata della superficie del cilindro di quattro-grado, pricipalmente movimento dall'asse orizzontale del movimento, dall'asse verticale del movimento, dal fondamento di rotazione e dall'asse della mano.
Il robot di trasporto con palette è costituito del corpo di trasporto con palette del robot, la mano del robot, la pinza di presa del robot, la base del robot, il regolatore, il software, il recinto sicuro, parti dei cavi ecc.
Movimento di lavoro del robot
Parametri tecnici
| Oggetto | Eagle | ||
| Modello | XY-SR130 | XY-SR210 | |
| Numero delle asce | 4 asce: Poiché C D (possono essere 6 asce) | 4 asce: Poiché C D (possono essere 6 asce) | |
| Metodo del movimento | Tipo coordinato del passaggio del cerchio | Tipo coordinato del passaggio del cerchio | |
| Installazione | Sul pavimento | Sul pavimento | |
| Peso di trasporto con palette (contiene il peso della pinza di presa) | 130kg | 210kg | |
| Passare capacità | 1500 volte/ora | 1700 volte/ora | |
| Gamma di movimento | Un asse (orizzontale) | 1300mm | 1500mm |
| Asse di B (verticale) | 2000mm | 2300mm | |
| Asse di C (corpo) | 330° | 330° | |
| Asse di D (pinza di presa) | 330° | 330° | |
| Accuratezza di ripetizione di posizione | ±0.5mm | ±0.5mm | |
| Potere | 4KW | 6.5KW | |
| Metodo di insegnamento | Esenzione d'istruzione/d'istruzione del manuale di sostegno/insegnamento (facoltativa) | ||
| Peso del robot | 800kg | 1300kg | |
Caratteristiche di funzione
1. Regolatore dello SpA, di facile impiego
2. Il moto lineare lasciato avverato, semplifica il sistema di controllo
3. Struttura semplice, incidenza guasti bassa e manutenzione conveniente
4. Pochi parti ed accessori principali, costo di mantenimento basso
5. Basso consumo energetico, soltanto 1/3 di consumo dello stesso genere di gru accatastatrice meccanica da altre società
6. Abbia bisogno soltanto di piccolo ingombro a pavimento, rapporto di utilizzazione del pavimento è alto
7. La diversa pinza di presa, adatta flessibilmente i vari requisiti di trasporto con palette
Elenco componenti elettrico principale
| Nessun | Nome di parti | Modello | QTY | Fornitore | Nota |
| 1 | Un servomotore di asse | MSME202G1H | 1 | Panasonic | Il Giappone |
| 2 | Servomotore di asse di B | MDME202G1H | 1 | Panasonic | Il Giappone |
| 3 | Servomotore di asse di C | MDME202G1H | 1 | Panasonic | Il Giappone |
| 4 | Servomotore di asse di D | MSMD042G1U | 1 | Panasonic | Il Giappone |
| 5 | Un servo amplificatore di asse | MDDHT5540 | 1 | Panasonic | Il Giappone |
| 6 | Amplificatore di asse di B servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 7 | Amplificatore di asse di C servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 8 | Amplificatore di asse di D servo | MBDHT2510 | 1 | Panasonic | Il Giappone |
| 9 | Una cinghia sincrona di asse | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 10 | Cinghia sincrona di asse di B | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 11 | Cinghia sincrona di asse di C | OMEGA HP B15 | 1 | OPTIBELT | La Germania |
| 12 | Vite di asse di B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Vite di asse di C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Cursore di asse di B, ferrovia di cooperativa | SNS35LR2SSC1-690 | 2 | THK | Il Giappone |
| 15 | Cursore di asse di C, ferrovia di cooperativa | SNS35LR2SSC1-520 | 2 | THK | Il Giappone |
| 16 | Un riduttore di asse | FC-A75-69 | 1 | Sumitomo | Il Giappone |
| 17 | Riduttore di asse di D | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip di controllo | / | 1 | ADI | L'America |
| 19 | Touch screen | DTP7-W | 1 | CUBO DI DAIN | La Corea |
| 20 | Resistenza rigeneratrice | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Commutatore di limite | SL1-AK | 5 | AZBIL | Il Giappone |
| 22 | Commutatore optoelettronico | GL6-N1112 | 5 | Malato | Tedesco |
| 23 | Elettrovalvola a solenoide | SY5120/7120 | 2 | SMC | Il Giappone |
| 24 | cilindro della Stampa-borsa | MGPM25 | 2 | SMC | Il Giappone |
| 25 | Cilindro della pinza di presa | CG1BN63 | 4 | SMC | Il Giappone |
Movimento del robot XY-SR130
Istruzioni di installazione
Vi forniremo il manuale dell'utente ed il disegno elettrico di tutte le macchine affinchè installiamo le macchine da solo. Se pensate non potete installare le macchine da solo, possiamo inviare l'ingegnere alla vostra fabbrica per l'installazione e l'eliminazione degli errori ecc.
Pacchetto e trasporto
La macchina avvolta in una pellicola ed imballata in casse di legno esportarici di fumigazione, quindi ha trasportato alla partenza il porto che cliente richiesto come Shanghai, Ningbo, Qingdao, Suzhou ecc.
I nostri servizi
consegna 1.Swift
Per le parti comuni, possiamo consegnare le merci nei 3 giorni
prodotti 2.Original
Tutti i prodotti che vendiamo provengono dal produttore di origine. Presenteremo tutta la documentazione del produttore mentre finiamo la consegna.
assicurazione 3.Quality
supporto 4.Technical
Compreso ispezione, la riparazione e la manutenzione, possiamo dare tutti i tipi di supporto tecnico.
risposta 5.Quickly
Il nostro personale terrà 24h online e risponderà alla vostra domanda molto rapidamente.
