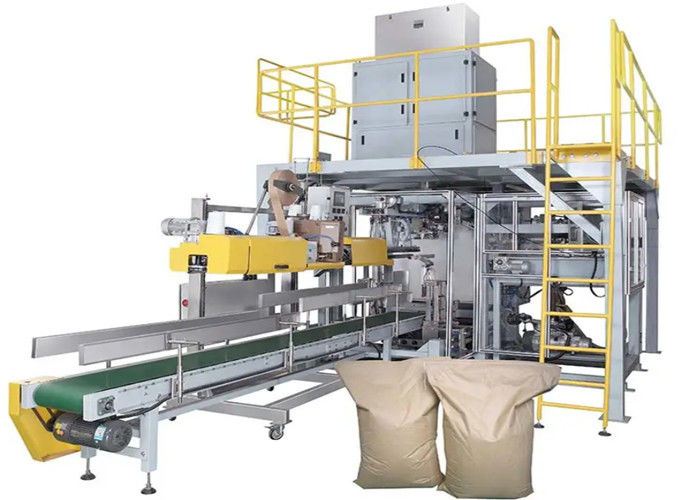

Impacchettatrice in serie chimica di funzione della borsa 50Kg di industria 14kw multi

Pesatura automatica e macchina imballatrice dentro nell'industria chimica per la borsa in serie 50 chilogrammi

Breve introduzione

L'impacchettatrice ad alta velocità automatica del granello pesante della borsa è un nuovo tipo di impacchettatrice, che è sviluppata per l'imballaggio dei materiali grandi del granello della borsa nel prodotto chimico, in alimentazione, in cereali ed in altre industrie. Ha funzioni di pesatura automatica, di insaccamento automatico, di materiale da otturazione automatico, della consegna automatica del pacchetto e del sigillamento automatico. Può lavorare con i vari materiali le attrezzature dello strato e granulari e per realizzare la produzione dell'imballaggio su grande scala e dell'imballaggio della pesante-borsa.

Campo di applicazione

Particelle, materiali di strato (quali polietilene, polipropilene, il cloruro di polivinile, il PVC, PVA, ecc.). Nel corso di produzione, realizza l'automazione completa del rifornimento della borsa, presa della borsa, apertura della borsa, insaccare della borsa, misurare, materiale da otturazione, borsa che scarica, premendo la modellatura, piegare e la sigillatura, ecc.

Parametri tecnici

1,1 unità d'imballaggio

a. Saltatore: tipo saltatore del cono del ³ di 0.3m, fornito della funzione dell'allarme livellato materiale

b. Scala di misure: Alto imballaggio accurato, posizione del tre-sensore che pesa struttura, velocità d'imballaggio sopra 700bags/h

c. Stoccaggio della borsa: 200-400 stoccaggio vuoto delle borse.

d. Borsa che tiene tipo: andare a prendere del braccio meccanico

e. Tipo di sigillatura della borsa: tipo di cucitura di filo della borsa o saldante a caldo o altro di sigillatura completamente automatico cliente richiesto.

f. Piattaforma di riparazione: Carichi il supporto, la piattaforma antiscorrimento e l'inferriata della sicurezza

1,2 l'attrezzatura di sistema incontra l'uso &public di stato di ingegneria.

(1) elettricità: 220/380V, 50Hz

(2) potere: 14kw

(3) pressione di dotazione d'aria: 0.5-0.7MPa

(4) consumo dell'aria: 1.8Nm ³ /min

(5) temperatura: - 15℃-45℃

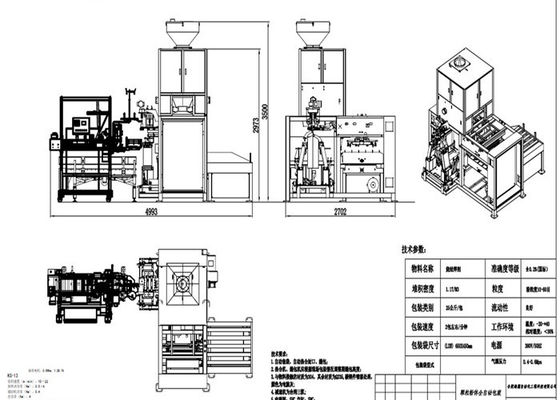

1,3 componenti principali della macchina

a. Stoccaggio vuoto della borsa

b. Borsa vuota che prende unità

c. Unità di gestione della borsa

d. Borsa che invia unità

e. Unità superiore della borsa

f. Ritaglio della borsa ed unità del materiale da otturazione del materiale

g. Unità della tenuta della borsa

h. Unità guidante della bocca della borsa

i. Stazione di cucito borsa/della termosaldatura

j. Trasportatore in piedi della borsa

k. Sezione di controllo elettrica

Elenco dei pezzi principale della macchina (conforme alla configurazione reale)

Caratteristiche della macchina

1. Le parti di controllo utilizzano lo SpA di Siemens ed il touch screen a 10 pollici di colore di Weinview, che presenta i vantaggi dell'operazione e della stabilità semplici.

2. La parte pneumatica adotta la valvola di AirTAC, il separatore dell'petrolio-acqua ed il cilindro magnetici.

3. Il sistema di vuoto adotta la valvola magnetica tedesca di FESTO, il filtro, pressostato digitale di vuoto.

4. Su tutto il meccanismo di comando, c'è commutatore del magnete o commutatore optoelettronico come l'unità di rilevazione, che è sicura ed affidabile.

Processo di lavoro

Borsa automatica che afferra

Apertura automatica della borsa

Alimentazione automatica della borsa & materiale da otturazione automatico materiale

Automatico della borsa trasferito dal trasportatore

Cucito automatico/che salda a caldo della borsa (piegato)

Borsa finita
