Dettagli:
|
| Regolatore: | SpA | Applicazione: | Bevanda, alimento, ecc. medico. |
|---|---|---|---|
| circostanza: | Nuovo | Software: | Software programmabile |
| Funzione: | Trasporto con palette, impilando, portare, imballante ecc | Dimensione (l*w*h): | secondo la disposizione dell'officina |
| Potere: | 6kw | Tensione: | 3 fasi, 380V 50 hertz |
| Evidenziare: | braccio di trasporto con palette del robot 210kgs,braccio del robot di asse 210kgs 4,braccio robot industriale 210kgs |
||

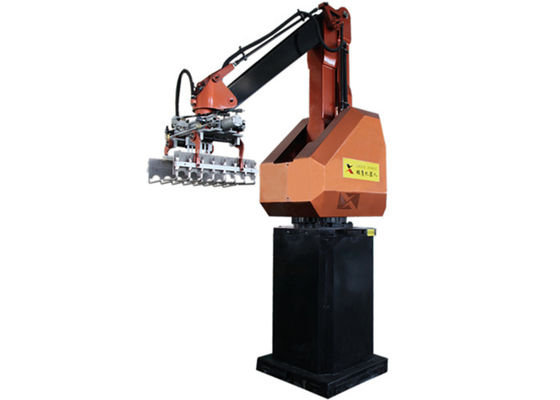

4 asce che trasportano il braccio con palette del robot nell'industria della medicina per la borsa, cartone, tamburo
Vantaggi
Affidabilità - uptime lungo
Brevi tempi di ciclo rapidi, il robot è ottimizzato specialmente per l'applicazione d'imballaggio.
Alta precisione - la produzione delle componenti è nell'alta qualità e nella stabilità in modo che i robot abbia un'alta precisione stessa.
Forte funzione - una vasta gamma di applicazioni.
Versatilità - integrazione e produzione flessibili.
Raccomanderemo i nostri palletizers differenti del robot dei modelli dei clienti basati sui loro prodotti e requisiti.
Parametri tecnici
| Parametro tecnico di trasporto con palette del robot XY-SR210 | |||
| Modello no. | XY-SR-210 | ||
| Azionamento | Azionamento del servomotore di CA | ||
| Installazione | Sul pavimento | ||
| Max Palletizing Weight (contiene il peso della pinza di presa) | 210kgs | ||
| Passare capacità | 1700 volte/ora | ||
| Asse del movimento | Normalmente 4 asce: , B, C, D (può essere l'asse 6) | ||
| Portata del movimento | Un-asse (orizzontale) | 1500mm | |
| B-asse (verticale) | 2300mm | ||
| C-asse (corpo) | 330° | ||
| D-asse (pinza di presa) | 330° | ||
| Accuratezza di posizione | ±0.5mm | ||
| Potere | 6.5KVA | ||
| Aria compressa | 0.5Mpa | ||
| Peso del robot (non contiene il peso della pinza di presa) | 1150kgs (+/--10%) | ||
Unità del software
1. Lingua cinese ed inglese o altra ha assicurato il funzionamento.
2. I pezzi meccanici principali utilizzano il motore famoso di marca come CUCONO.
3. Pacchetto di programmi di trasporto con palette incorporato.
4. Conveniente confermare lo stato del pallet.
5. Posizionamento preciso della posizione del pallet.
6. Facile scegliere il lavoro ed il modo di scrittura.
Elenco componenti elettrico principale
| Nessun | Nome di parti | Modello | QTY | Fornitore | Nota |
| 1 | Un servomotore di asse | MSME202G1H | 1 | Panasonic | Il Giappone |
| 2 | Servomotore di asse di B | MDME202G1H | 1 | Panasonic | Il Giappone |
| 3 | Servomotore di asse di C | MDME202G1H | 1 | Panasonic | Il Giappone |
| 4 | Servomotore di asse di D | MSMD042G1U | 1 | Panasonic | Il Giappone |
| 5 | Un servo amplificatore di asse | MDDHT5540 | 1 | Panasonic | Il Giappone |
| 6 | Amplificatore di asse di B servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 7 | Amplificatore di asse di C servo | MFDHTB3A2 | 1 | Panasonic | Il Giappone |
| 8 | Amplificatore di asse di D servo | MBDHT2510 | 1 | Panasonic | Il Giappone |
| 9 | Una cinghia sincrona di asse | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 10 | Cinghia sincrona di asse di B | OMEGA HP B20 | 1 | OPTIBELT | La Germania |
| 11 | Cinghia sincrona di asse di C | OMEGA HP B15 | 1 | OPTIBELT | La Germania |
| 12 | Vite di asse di B | R50*20-S | 1 | HIWIN | Taiwan |
| 13 | Vite di asse di C | R45*12-S | 1 | HIWIN | Taiwan |
| 14 | Cursore di asse di B, ferrovia di cooperativa | SNS35LR2SSC1-690 | 2 | THK | Il Giappone |
| 15 | Cursore di asse di C, ferrovia di cooperativa | SNS35LR2SSC1-520 | 2 | THK | Il Giappone |
| 16 | Un riduttore di asse | FC-A75-69 | 1 | Sumitomo | Il Giappone |
| 17 | Riduttore di asse di D | F2C-T155 | 1 | Sumitomo | |
| 18 | Chip di controllo | / | 1 | ADI | L'America |
| 19 | Touch screen | DTP7-W | 1 | CUBO DI DAIN | La Corea |
| 20 | Resistenza rigeneratrice | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Commutatore di limite | SL1-AK | 5 | AZBIL | Il Giappone |
| 22 | Commutatore optoelettronico | GL6-N1112 | 5 | Malato | Tedesco |
| 23 | Elettrovalvola a solenoide | SY5120/7120 | 2 | SMC | Il Giappone |
| 24 | cilindro della Stampa-borsa | MGPM25 | 2 | SMC | Il Giappone |
| 25 | Cilindro della pinza di presa | CG1BN63 | 4 | SMC | Il Giappone |
Parti elettriche
Movimento di lavoro
Pacchetto e trasporto
La macchina avvolta in una pellicola ed imballata in casse di legno esportarici di fumigazione, quindi ha trasportato alla partenza il porto che cliente richiesto come Shanghai, Ningbo, Qingdao, Suzhou ecc.
Personalizzi ci contattano
Vorreste conoscere l'offerta del dettaglio delle macchine, prego confermate i vostri requisiti del dettaglio (informazioni come sotto) di intero progetto in moda da poterci suggerire noi il migliore modello di macchina adatto per voi.
1. Che cosa è il vostro prodotto? Imballato in borsa o cartone o altri?
2. quanti pacchetti all'ora?
3. Potete inviarmi la disposizione della vostra officina corrente? Dobbiamo progettare il disegno di intera linea basata sulla vostra disposizione dell'officina. Se no, prego dicaci le dimensioni disponibili della vostra officina.
4. Che cosa è l'altezza del pallet pieno (senza lo spessore vuoto del pallet)?
5. Che cosa è il tipo di trasporto con palette (quante borse per strato, quanti strati per pallet, come le borse sono messe su ogni strato)?
6. Che cosa è le dimensioni (lunghezza, larghezza, altezza) del pallet vuoto?
7. Volete la rivista di pallet automatica?
8. Che cosa è la vostra tensione del paese?
FAQ
Q: Può la vostra macchina essere personalizzata?
: Sì, siamo un produttore professionista specilized in robot di trasporto con palette, impacchettatrice, trasportatore ecc. per più di 10 anni e noi abbiamo un forte gruppo design&technical. Possiamo progettare e fabbricare secondo i vostri requisiti.
Q: Come ottenere una citazione accurata?
: Prego forniscaci il dato dettagliato del pezzo in lavorazione quali il disegno e le dimensioni.
Q: Che cosa è il costo di spedizione dalla Cina al vostro paese?
: Possiamo inviare la macchina al vostro porto dal mare o dall'altro termine che avete bisogno di. Prego gentilmente dirci il vostro porto o indirizzo più vicino con il codice. Abbiamo spedizioniere affidabile per assicurare la consegna conveniente e tempestiva della cassaforte.
Q: Termini di pagamento, MOQ, garanzia, termini commerciali
: Termini di pagamento: acconto di 30% contro ordine da T/T, l'equilibrio di 70% da pagare sulla consegna. Quantità di ordine minimo: 1 messo, termine di consegna di Shanghai della CATENA DELL'OROLOGIO: circa 20-30 giorni lavorativi dopo aver ricevuto ordine ed il deposito convenzionali di 30%. Garanzia: 12 mesi che seguono consegna. Offriamo a servizio online 24 ore tutto il giorno, Skype, il email ecc. Potete contattarci in qualunque momento, se urgentemente, chiamici prego.
Q: che cosa è il pacchetto?
: Tutte le merci sono imballate in scatola di legno
Q: Offrite Installation&debugging?
: I nostri ingegneri sono a disposizione per assistere il macchinario oltremare per aiutare i clienti a risolvere i problemi della macchina.
Q: che cosa è la politica per la garanzia e le parti rotte?
: Per quanto riguarda i prodotti della macchina, la nostra società fornisce 12 mesi per tutte le parti meccaniche ad eccezione delle componenti elettriche ed elettroniche e quegli oggetti ad usura normale. Nel frattempo, la garanzia comincia dalla spedizione (data di B/L). La garanzia è intesa limitata alla sostituzione della parte rotta dopo il controllo dell'errore della costruzione. L'ispezione delle cause della difficoltà o della ripartizione delle parti dipende esclusivamente dall'azienda manifatturiera. Tutto considerato, la nostra società può offrirgli i prodotti rassicuranti.
