Dettagli:
|
| Applicazione: | Bevande, cibo, fertilizzanti ecc. | Color: | Yellow body, base white |
|---|---|---|---|
| Tipo: | Braccio robot di Palletizer | Regolatore System: | Sistema di controllo dello SpA |
| Capacità del prodotto: | 500-800 pacchetti/ora | Dimensione (L*W*H): | secondo il layout dell'officina |
| Massimo. Carico utile: | 50-180 kg (con pinza) | Linguaggio di controllo: | Inglese o l'altra lingua |
| Evidenziare: | robot di trasporto con palette del pacchetto 80kg,Robot di trasporto con palette dello SpA,robot di trasporto con palette del pacchetto 10kg |
||

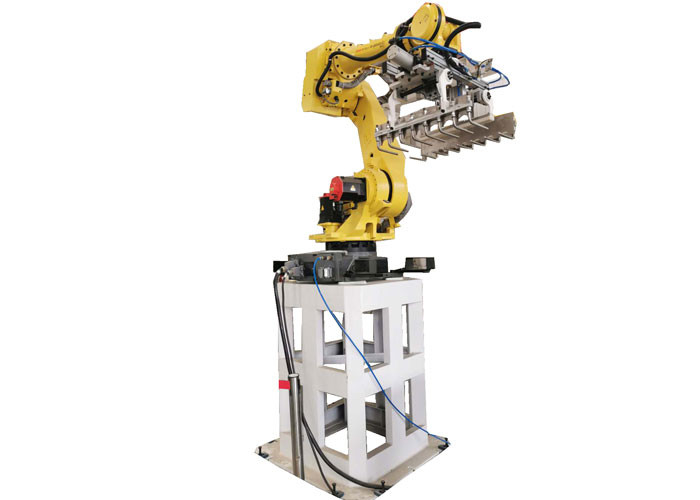

La fabbrica di robot di trasporto con palette ed il basso costo selezionano e dispongono il braccio robot per il pacchetto 10-80kg
ROBOT DI TRASPORTO CON PALETTE STABILE
Progettato specificamente per le applicazioni di trasporto con palette, la serie di Palletizer caratterizza cinque robot unici con capacità di carico utile da 80 chilogrammi a 500 chilogrammi di essere adatti alla maggior parte dei bisogni. Con la gamma leader del settore e l'affidabilità del lavoro, i robot di trasporto con palette stabili di FANUC aiutano le società a migliorare la linea di produzione efficienza.
ROBOTSPECIFICATIONS
| Oggetto | Specificazione | |
| Tipo | M-410iB/140H | |
| Asce controllate | Tipo articolato | |
| Portata | 2.85m | |
| Installazione | Pavimento | |
|
Gamma di moto (Mx=ax. Velocità) (nota 1) |
Rotazione di asse J1 | 360° (140°/sec) 6,28 rad (2,44 rad/sec) |
| Rotazione di asse J2 | 155° (115°/sec) 2,71 rad (2,01 rad/sec) | |
| Rotazione di asse J3 | 112° (135°/sec) 1,95 rad (236 rad/sec) | |
| Oscillazione del polso di asse J4 (nota 2) | 20° (135°/sec) 0,35 rad (2,36 rad/sec) | |
| Rotazione del polso di asse J5 | 720° (420°/sec) 12,57 rad (7,33 rad/sec) | |
| Capacità di carico massima al polso | Massimo 140kg | |
| Capacità di carico massima alla base J2 | 550kg | |
| Capacità di carico massima J3 al braccio (nota 3) | 140kg | |
| Inerzia del carico permissibile al polso | Asse J4 | ² di 147kg.㎡ 1500kgf.cm.se c |
| Asse J5 | un ² di 53 kg.㎡ 540kgf.cm.se c | |
| Metodo dell'azionamento | Servo azionamento elettrico dal servomotore di CA | |
| Ripetibilità | ±0.2mm | |
| Massachussets (nota 4) | 1200kg | |
| Ambiente dell'installazione |
Temperatura ambiente: 0-45℃ Umidità ambientale: RH di normalmente 75% o più di meno (nessuna rugiada, né forst permesso). Vibrazione: 0.5G o più di meno |
|
| Livello acustico acustico | 74dB | |
La nota 1) nel caso di breve moto di distanza, la velocità di asse non raggiunge quello massimo.
La nota 2) l'interfaccia del polso è sempre nei confronti del reparto seminato. L'angolo è una larghezza variabile di fino a 20 gradi.
La capacità di carico utile di massimo della nota 3) al polso è cambiata dal carico del polso.
Nota 4) senza regolatore.
Istruzioni di installazione
Vi forniremo il manuale dell'utente ed il disegno elettrico di tutte le macchine affinchè installiamo le macchine da solo. Se pensate non potete installare le macchine da solo, possiamo inviare l'ingegnere alla vostra fabbrica per l'installazione e l'eliminazione degli errori ecc.
Carico basso
Arresto di emergenza della forza, di momento e di distanza di arresto
M-410iB/140H
| Elettricità statica | Dinamico (accelerazione/decelerazione) | E.stop | ||
| Momento verticale | Sistemi MV | 12200Nm (1240kgfm) | 29200Nm (2980kgfm) | 37900Nm 3870kgfm) |
| Forza nella direzione verticale | Fv | 18100Nm (1850kgfm) | 21600Nm (2200kgfm) | 25000Nm 2550kgfm) |
| Momento orizzontale | MH | 0Nm (0kgfm) | 6300Nm (640kgfm) | 9700Nm 990kgfm) |
| Forza nella direzione orizzontale | Fh | 0Nm (0kgfm) | 11500Nm (1180kgfm) | 12200Nm 1240kgfm) |
| J1 | J2 | J3 | J4 | J5 | |
| Tempo di completamento (millisecondo) | 644 | 244 | 292 | - | 404 |
| Distanza di arresto (gradi) | 42,5 | 15,2 | 18,8 | - | 86,9 |
Pacchetto e consegna
La macchina avvolta in una pellicola ed imballata in scatola di legno esportatrice di fumigazione, quindi ha trasportato alla partenza il porto che cliente richiesto come Shanghai, Ningbo, Qingdao, Suzhou ecc.
CARATTERISTICHE DEL ROBOT
Capacità di trattamento aumentata a 1200 cicli/ora
L'asse J1 ha spazio di rotazione di 360 gradi per l'operazione orientabile
Braccio esile
L'ingresso/uscita e l'interfaccia radio sono situati vicino al polso. I collegamenti e convogliare alla mano sono facili.
Polso compatto
Unità meccanica di breve altezza
Unità meccanica IP54
Borse che trasportano: 1900 (cycle/h)
FAQ
Q: Offrite Installation&debugging?
: I nostri ingegneri sono a disposizione per assistere il macchinario oltremare per aiutare i clienti a risolvere i problemi della macchina.
Q: che cosa è la politica per la garanzia e le parti rotte?
: Per quanto riguarda i prodotti della macchina, la nostra società fornisce 12 mesi per tutte le parti meccaniche ad eccezione delle componenti elettriche ed elettroniche e quegli oggetti ad usura normale. Nel frattempo, la garanzia comincia dalla spedizione (data di B/L). La garanzia è intesa limitata alla sostituzione della parte rotta dopo il controllo dell'errore della costruzione. L'ispezione delle cause della difficoltà o della ripartizione delle parti dipende esclusivamente dall'azienda manifatturiera. Tutto considerato, la nostra società può offrirgli i prodotti rassicuranti.
Q: Come collaudiamo il vostro macchinario?
: Quando la macchina completamente manifatturiera, noi vi invierà il video per il controllo ed anche può venire alla nostra fabbrica a provare ed imparare come azionarla.
