Dettagli:
|
| Nome: | Scala della cinghia | Funzione: | Bilancia, contante le scale |
|---|---|---|---|
| Capacità: | 0.05~250 Tph | Trasporto e pacchetto: | Scatola di Poywood |
| Applicazione: | Scale industriali, scale su scala commerciale e speciali | Modo di funzionamento: | continuità |
| potere: | 110V, 220V, 380V | Tipo di esposizione: | LED o LCD |
| Evidenziare: | Bilancia della cinghia quantitativa,bilancia della cinghia 150tph,Trasportatore industriale della bilancia |
||
Pesatore quantitativo del nastro trasportatore nell'industria di metallurgia, 50 hertz
Breve introduzione

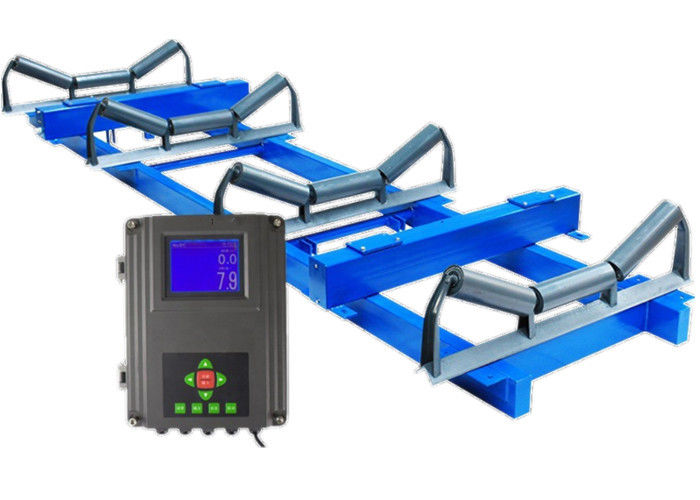

Il pesatore elettronico di galleggiamento della cinghia della cinghia di serie di Saimo FH adotta la struttura di equilibrio di galleggiamento libera originale ed è installato sulla struttura del nastro trasportatore; due cellule di carico sono installate alle due estremità del fascio del carico e la struttura portante dei due sensori di carico è rispettivamente cilindrico, collegata al fascio sostenente di sostegno della barretta attraverso un giunto universale ed i due fasci sostenenti di sostegno della barretta sono collegati tramite due fasci di collegamento per formare una pesa a ponte globale. Due insiemi di pesatura dei sostegni del rullo sono montati simmetricamente sulla pesa a ponte riguardante il fascio sopportante. I rulli di pesatura sul trasferimento del sostegno il peso del materiale sulla cinghia nella cellula di carico. Poiché la pesa a ponte è collegata alla cellula di carico soltanto attraverso due giunti universali, la pesa a ponte globale può galleggiare liberamente intorno ai due giunti universali ed i vari sforzi strutturali interni o di interferenza non esistono. Il rullo di pesatura trasferisce esattamente tutto il peso materiale sulla cinghia al sensore di pesatura e completa la misura di alta precisione.
Portata di applicazione
La scala elettronica della cinghia di serie di FH è ampiamente usata in metallurgia, la energia elettrica, il carbone, l'elaborazione minerale, il trasporto, i porti, il prodotto chimico, industria saliera e l'altra industria leggera, per il blocchetto granulato e piccolo materials.it di misura di polvere, fa migliorare un effect.in significativo l'efficienza di produzione e ridurre l'intensità di lavoro e migliorare la qualità del prodotto, riduca i costi di produzione.
Parametro di prestazione principale
| Classe di precisione: | |
| 0,25, errore di dinamica 0,25% | |
| 0,5, errore di dinamica 0,5% | larghezza del nastro trasportatore: 300-2000mm |
| 1, errore di dinamica 1% | velocità del nastro trasportatore della cinghia: 0.5-3.5M/s |
| 2, errore di dinamica 2% | capacità di misura: 10-5000t/h |
Principio di funzionamento

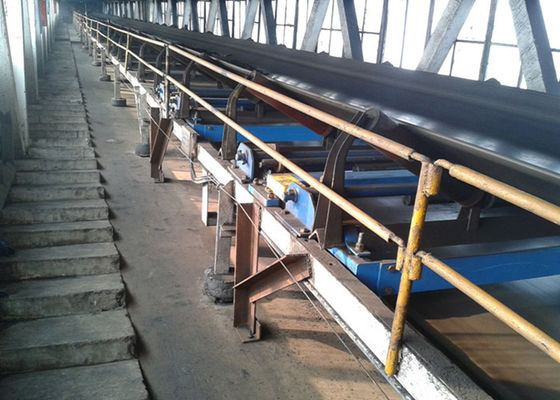

La pesa a ponte è montata sulla struttura di trasporto e quando i passaggi materiali, l'ozioso di misurazione individua il peso del materiale sul nastro trasportatore e funge da sensore di pesatura attraverso una leva per produrre un segnale di tensione che è direttamente proporzionale al carico della cinghia. Il sensore di velocità è collegato direttamente al cilindro graduato della velocità del grande diametro per fornire una serie di impulsi, ogni impulso che rappresenta un'unità commovente della cinghia e la frequenza dell'impulso è proporzionale alla velocità della cinghia. Lo strumento per pesare riceve i segnali dalla pesatura i sensori e dei sensori di velocità ed ottiene un valore istantaneo di flusso ed i cumulato valore del peso con l'operazione integrale e li visualizza rispettivamente.
Cellula di carico
La cellula di carico PLR9363-LS utilizzata nel tipo scala di galleggiamento di FH della cinghia di serie della scala è una cellula di carico dell'estensimetro. Gli indicatori tecnici principali sono come segue.
Parametri tecnici delle cellule di carico
| Tipo del sensore | Fascio del taglio |
| Carico nominale (chilogrammi) | 50,100,200,300,500,1000,2000 |
| Sensibilità (mV/V) | 1.8±0.005 |
| Strisciamento (30 minuti) | ±0.05%FS |
| Equilibrio zero | ±1%FS |
| Effetto di temperatura zero (%FS/10℃) | ±0.02 |
| Resistenza d'ingresso | 400±10Ω |
| Impedenza dell'uscita | 352±3Ω |
| Gamma di temperatura di lavoro | -30℃~+70℃ |
| Sovraccarico di sicurezza | 120%FS |
| Materiale | Acciaio legato |
| Diametro dello sbocco | φ5mm |
| Lunghezza dello sbocco | 3m |
Caratteristiche della macchina
Il regolatore della scala della cinghia è fatto dal materiale della lega di alluminio.
Forte anti-interferenza.
alimentazione elettrica 24V.
Misurabile: flusso, peso cumulativo, velocità.
Schermo di visualizzazione LCD, dati facili da leggere.
Imballaggio e spedire
Perché scelgaci
online 24 ore
Libero di consultare supporto
Servizio di assistenza al cliente perfetto
Progettazione professionale che pesa soluzione
FAQ
Q: Posso personalizzare l'accantonamento o il tormento alla mia propria dimensione?
: Sicuro.
Q: Se ho bisogno della catena d'imballaggio completa. Può Saimo aiutarci a costruirla?
: Sì, possiamo aiutarvi a combinare una catena d'imballaggio completa. ed esprimagli il parere professionale relativo finchè avete bisogno di.
C'è un gruppo ricco dell'ingegnere di esperienza di noi. già avevamo sviluppato molti progetti in Cina & oltremare. Potete credere la nostri qualità e servizio.
Q: Periodo di garanzia:
: Il periodo di garanzia per le macchine di cui sopra è a dodici mesi a partire dalla data di mettere nell'uso, ma non supera i mesi ventiquattro dopo le macchine che lasciano la fabbrica del venditore. Non è applicabile per le parti rapide di usura.
Q: Potrei conoscere lo stato del mio ordine?
: Sì. Vi invieremo le informazioni e le foto nella fase di produzione differente del vostro ordine. Ogni punto sarà inviato voi a tempo.
